名称：XYB-3PQ 三相有功无功组合变送器
型号：XYB-3PQ
外型尺寸：154×81×70.5mm
一、功能
XYB三相有功功率变送器能将在电网测量到的三相功率信号，经隔离变送成线性的模拟信号。产品符合GB/T13850-1998、IEC-688标准。
二、技术指标

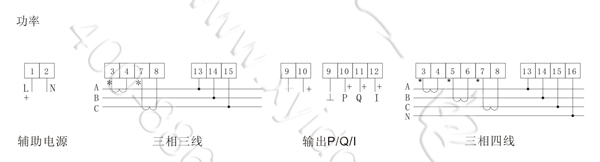

三、仪表接线
 四、校零：
1.信号输入为零，使输出信号为为低刻度（如：0V或0mA或4mA)
2.校满刻度：信号输入端加入标准信号后，使输出信号为满刻度（如：5V或10V或20mA)。

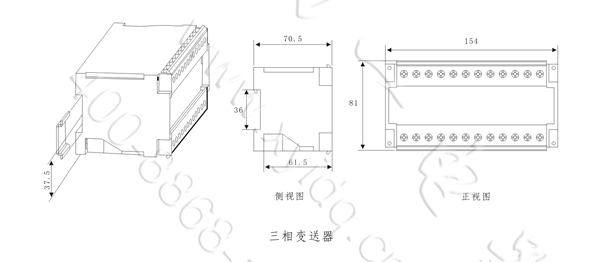

五、仪表尺寸
 六、使用前注意事项
1.变送器需预热30分钟方能作精度测量。
2.信号输入，变送输出，辅助电源的接线一定正确。
3.要校验仪表，校验仪器应优于0.1级，才能保正校验精度。
4.标注ZERO和SpaNL处电位器为变送器校准时所用，无标准仪器及非专业人员切勿进行调校。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
