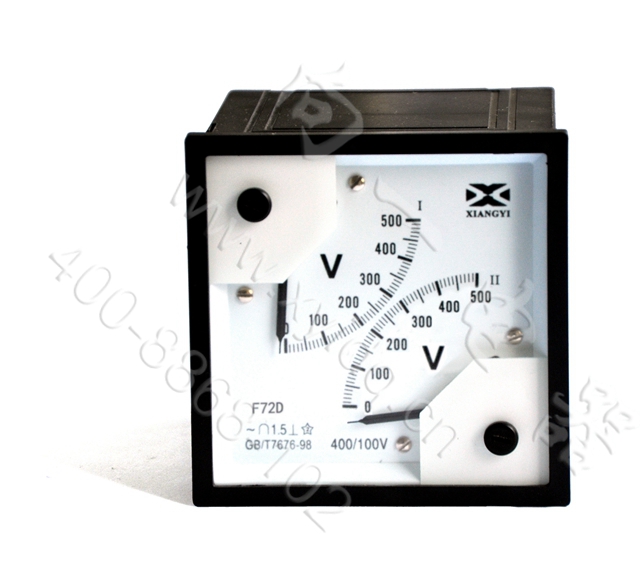

名称：Q/F72D-ACB 双指针/双机构/双结构/双刻度船用电压表
型号：Q72D-ACB、F72D-ACB
外型尺寸：72×72mm 开孔尺寸：68×68mm
Q/F72D-ACB 双指针电压表适用于船舶、移动电站并车配电屏上的电压指示，为双指针（双结构）指示，同时测量两个线路的电压参数。
一、主要技术性能
1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为1.5级，指针展开角度为90度，双指针同时指示。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度：-25℃~+65℃。
4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、电压测量规格
①规格之外量限仪表、需要在设定值处划红线的仪表以及零位在刻度中间，请在订货时说明，并在合同中确认；

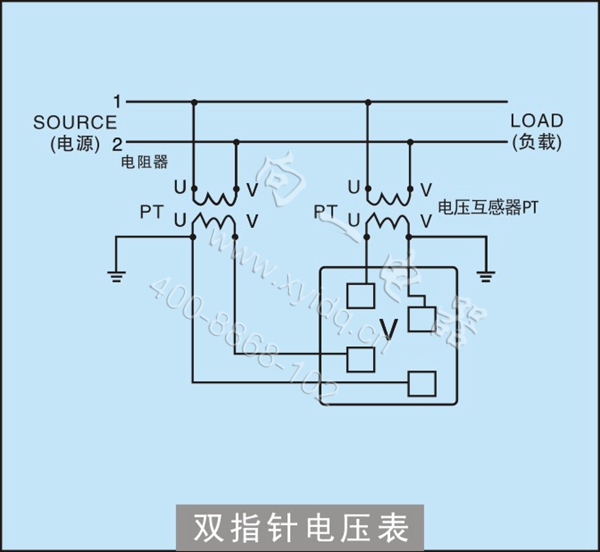

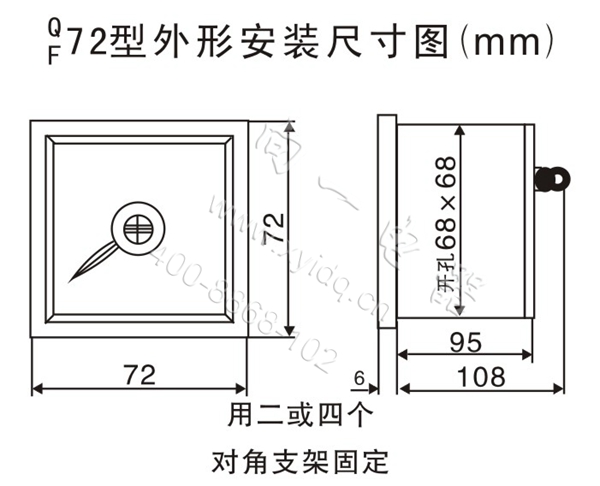

三、接线方式与尺寸
  |
||||||||||||||||||||||||||||||||||
