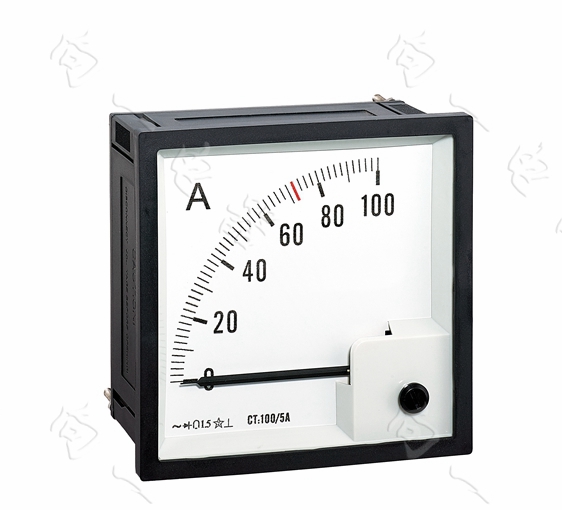

F/Q80B-A 90°船用电流表 名称： 交流型号 F80-ACB、Q80-ACB、F80B-A、Q80B-A、JE80-A、DN80-A 直流型号 F80-DCB、Q80-DCB、F80B-A、Q80B-A、JE80-A、DN80-A 外型尺寸：80×80mm 开孔尺寸：76×76mm
F80B 90°船用电流表用于各种交直流输配电系统、控制屏及用电设备上测量交直流电流， 指针从刻度零到最大量程转过的角度为90度，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。厚度比广角度船用表更薄，更轻便。
一、主要技术性能 1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为1.5级，指针展开角度为90度。 2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。 3.工作环境温度：-25℃~+65℃。 4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。 5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、电流测量规格
名称
型号
单位
量限规格①
接入说明
等级
直流电流表
F80B-DC Q80B-ZC JE80-A DN80-A
uA
500，±250，±500
直接接入
1.5
mA
1，2，3，5，20，50，100，150，200，300，500，±1，±1.5，±2.5，±10，±25，±50，±75，±100，±150，±250，±500
A
1，1.5，2，3，5，±1，±1.5，±2.5，±5
10，20，30，50，75，100，200，500，700，±5，±10，±15，±25，±50，±100，±250，±750
外附定值分流器 （75mV）②
kA
1，1.5，2，3，4，4.5，5，6，7，±1，±1.5，±2，±3，±4，±4.5，±5，±6，±7
交流电流表③
F80B-A Q80B-RZC JE80-A DN80-A
0.5,1,2,3,5
10，20，30，50，75，100，150，200
经电流互感器CT接入（二次电流为5A、1A、0.5A）
300，400，600，750，800
1，1.5，2，3，4，5，6，7.5，10
交流过载电流表③
F80B-AC-A1 Q80B-RZC-A1
0~1~2，0~1~3，0~1~5，0~1~6④
0~5~15，0~5~30④
经二次电流为5A的CT接入
非电量仪表⑤
F80B-X Q80B-X
0~５，４~2０
①规格之外量限仪表、需要在设定值处划红线的仪表以及零位在刻度中间以双向指示的仪表，请在订货时说明，并在合同中确认； ②外附定值分流器不属于产品的附件，需另外订购； ③本系列电表为有效值整流； ④交流过载电流表的量限表示：第一数值为0刻度，第二数值为满量程，第三数值为过载量程；可提供经CT接的其他量限的交流过载电流表； ⑤非电量指示仪表是指输入量系从传感器或控制仪表输出端的电量信号而工作的仪表，用于指示非电量（如：温度、压力、流量、转速、舵角）的测量值，其标度值可以是℃、Pa(kPa)、kg/m2、m3/S、r/min（rpm）、°等。也可以作为电量的二次指示仪表，其标度值可以为：HZ、COSφ、W、kW、MW、Var、Mvar、MΩ（JDB）等；

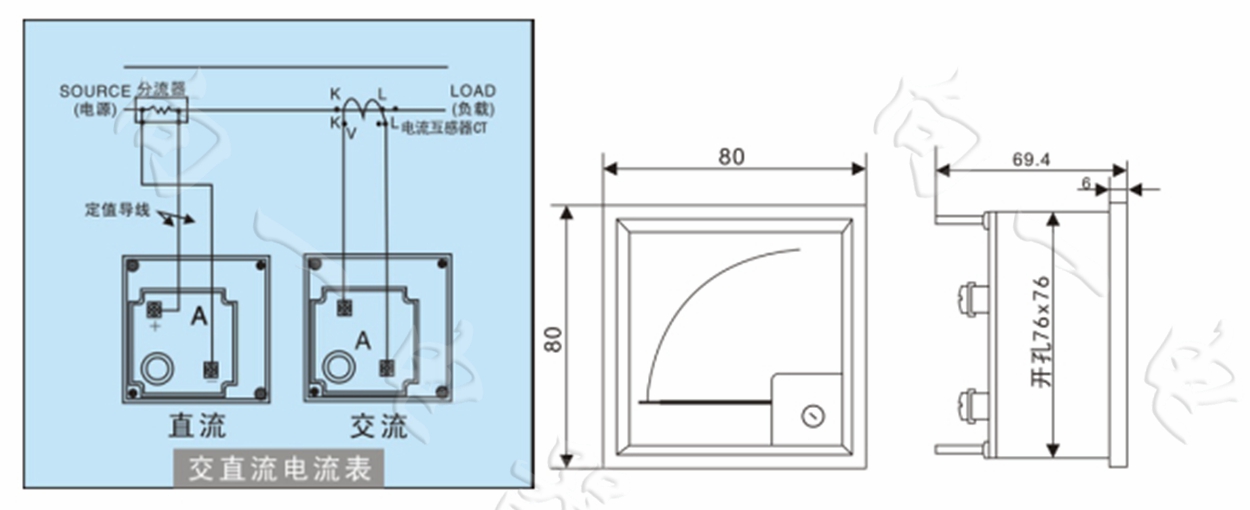

三、接线方式与尺寸
