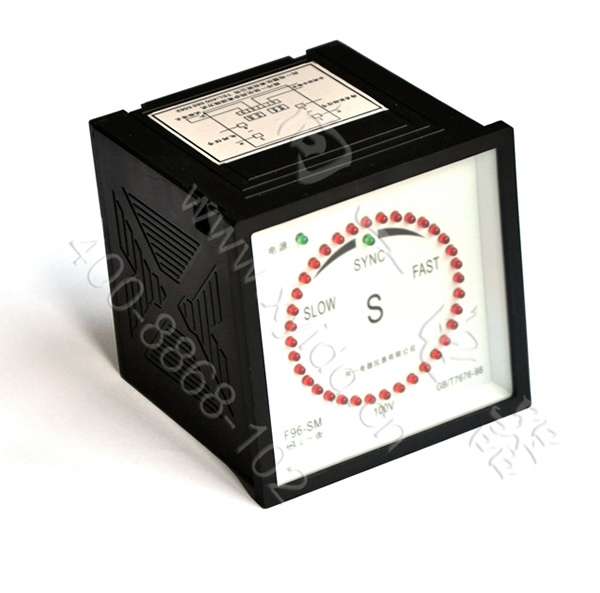

名称：F96、Q96广角度船用电子发光同步表
型号：F96-S、51T5-S、51T6-S、Q96-S
外型尺寸：96×96mm 开孔尺寸：92×92mm
一、主要技术性能
本同步指示器系采用发光二极管指示方式，对需并联运行的两台发电机组的频差和相位进行指示。
1、在系统电压变化为额定电压的±10%范围内，待并发电机与系统的频差绝对值小于2HZ时，指示器能正常工作。
2、指示器消耗功率<3VA。
3、指示灯分辨率为每灯10°电角度。

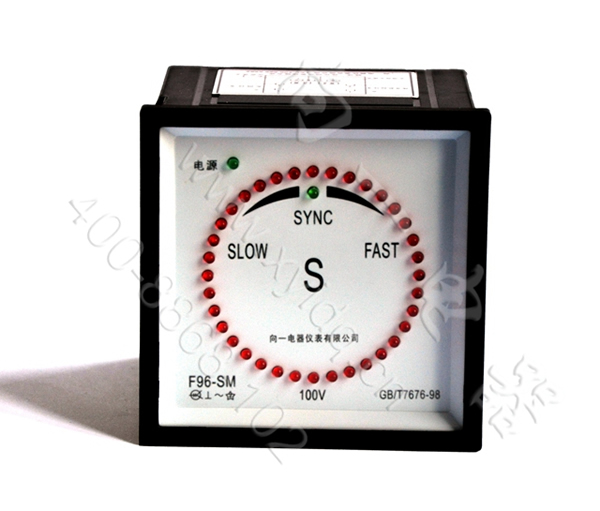

4、并车时必须首先合闸工作发电机测量开关，此时表面36个指示灯为随机状态，然后合上待并发电机测量开关，指示器的指示灯开始旋转，其旋转速度和位置即表示两台发电机的频率、相位差及方向。
5、指示器圆圈分布36个指示灯每灯代表10°电角度，上方正中12点钟处指示灯为360°，其中绿色指示灯与12点钟处指示灯同步。
6、当工作发电机组与待并发电机组频率小于0.2HZ，且相位差在350°-360°之间时上方绿色指示灯亮，此时待并发电机组即可并网投入运行。
7、工作环境温度：-25℃~+65℃。
8、外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
9、仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、同步表测量规格

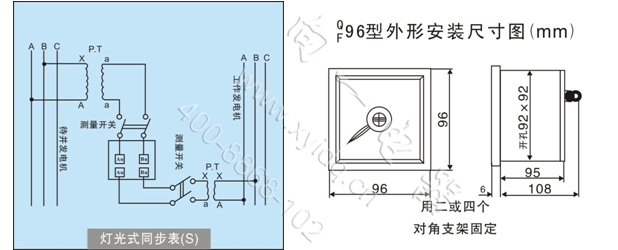

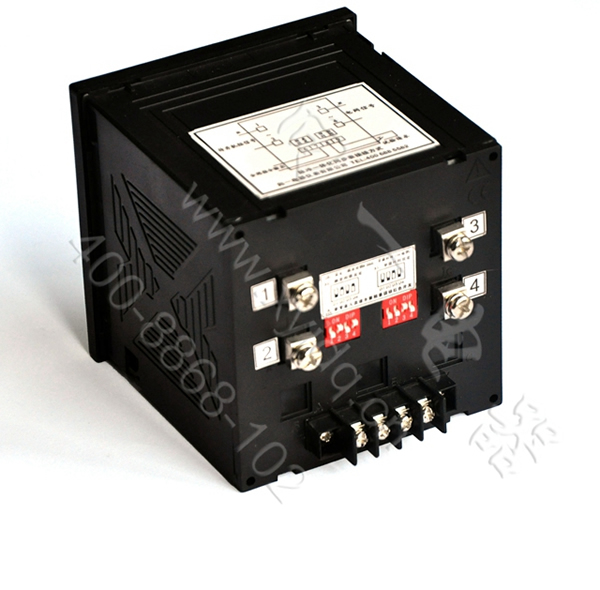

三、接线方式和仪表尺寸
 |
