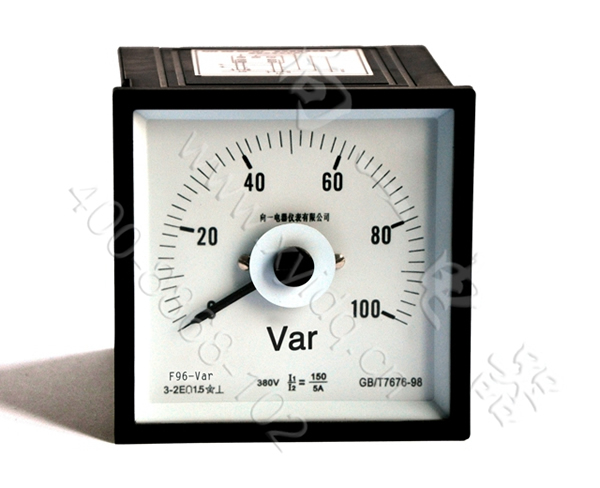

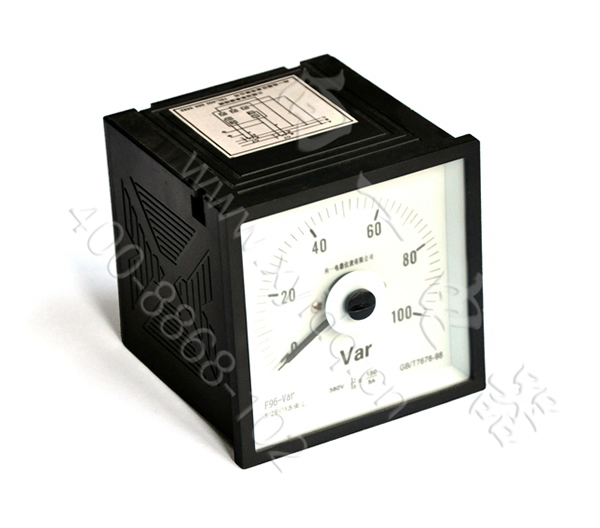

名称：Q96/F96-Var/Q96-YTCZA广角240度船用三相无功功率表
型号：Q96-Var、F96-Var、51L5-Var、51L6-Var
外型尺寸：96×96mm 开孔尺寸：92×92mm
F96船用无功功率表用于各种交流输配电系统、控制屏及用电设备上测量设备的即时无功功率，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。
一、主要技术性能
1.本系列电表测量机构为磁电系张丝支承与磁电系轴尖式结构。张丝支承：转动部分无摩擦，工作可靠，抗机械冲击性能高；轴尖式结构由于其可动部分采用缓冲减震的弹簧轴承座，轴尖和轴承采用高硬度的钴钨合金和刚玉宝石组成，使其具有极优的抗振动疲劳，耐冲击和耐磨损特性，振动在加速度≤0.7g的条件下满意运行。最适合安装在船舶上，也可用于火车机车，石油化工，核电站，移动电站，工矿。
2.先进的变换器线路和指示机构一体化结构，仪表测量精度高、转角大，精度1.5级，指针展开角度为240度。
3.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
4.工作环境温度：-25℃~+65℃。
5.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
6.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、三相无功功率测量规格
①规格之外量限仪表、需要在设定值处划红线的仪表，请在订货时说明，并在合同中确认；
②本仪表无功指示的零位在表盘12点位置，左侧为超前容性无功功率，右侧为滞后感性无功功率；、

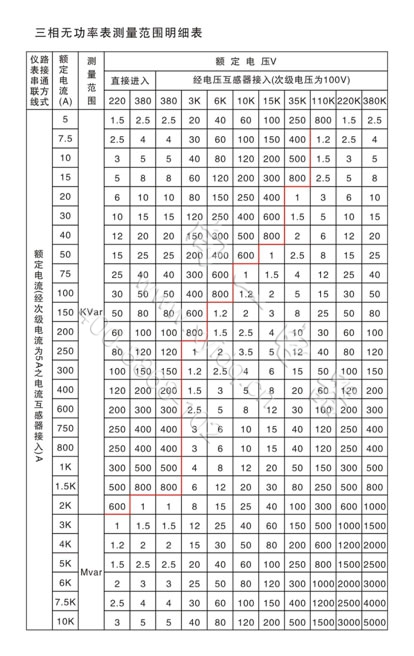

三、三相无功功率表测量范围明细表

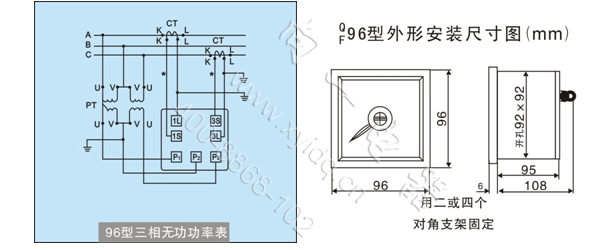

 四、接线方式和仪表尺寸
 |
