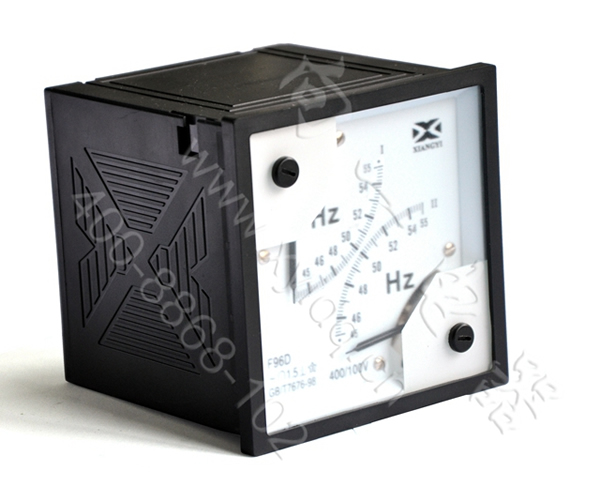

名称：Q/F96D-HZB Q96D-ACB双结构/双指针船舶专用交流频率表
型号：F96D-HZB、Q96D-HZB
外型尺寸：96×96mm 开孔尺寸：92×92mm

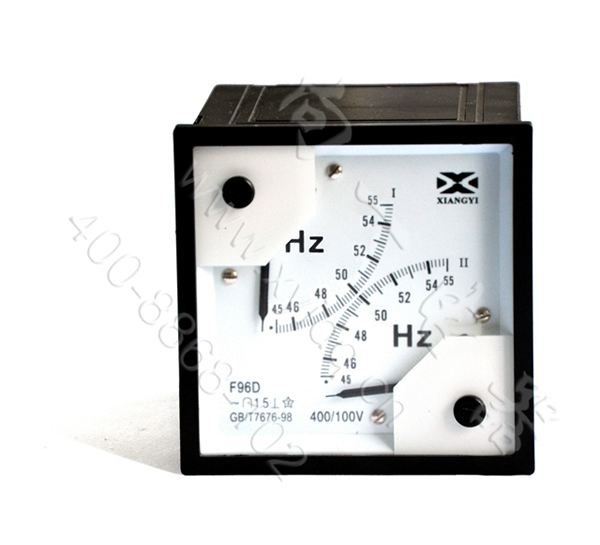

Q/F96D-HZB 双指针频率表适用于船舶、移动电站并车配电屏上的频率指示，为双指针（双结构）指示，同时测量两个线路的电压参数。
一、主要技术性能
1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为0.5级，指针展开角度为90度，双指针同时指示。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度：-25℃~+65℃。
4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、频率测量规格
①可按用户需要制成量限规格以外的频率表，如54~60~66HZ；也可按用户需要在设定值处划红线。

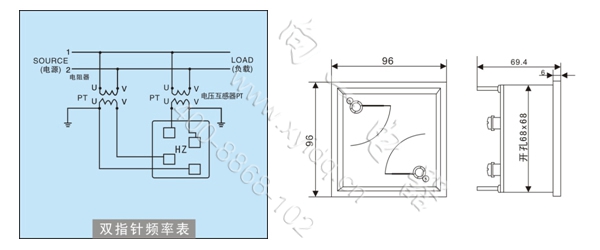

三、接线方式与尺寸
 |
