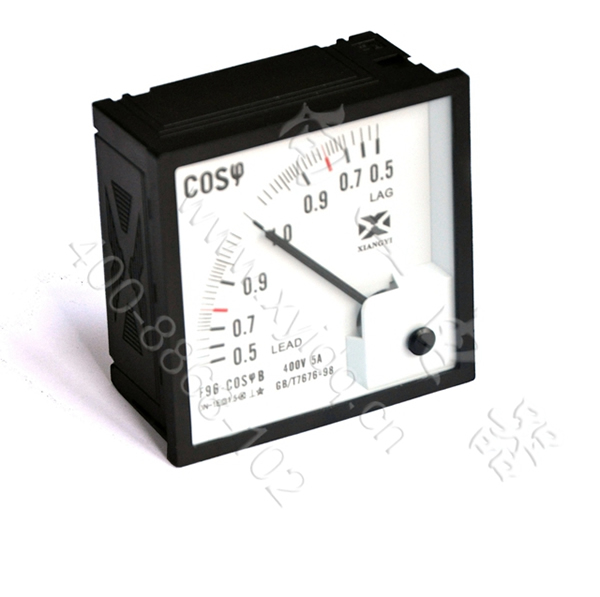

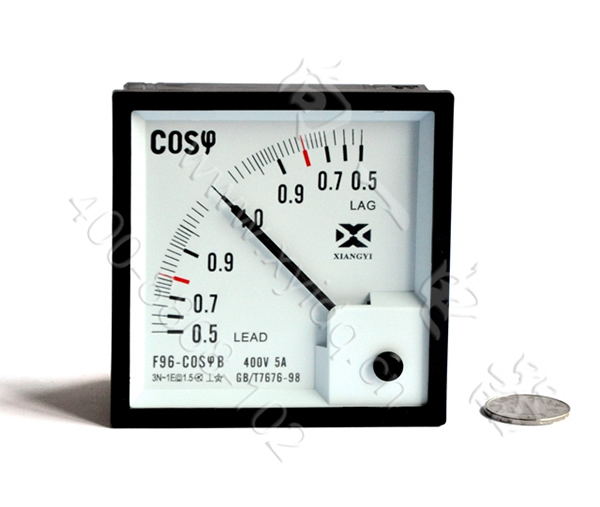

名称：F/Q96B、51T6-cosφ 直角船用功率因素仪表/功率因数船舶表 96*96
型号：F96-cosφB、Q96B-cosφB、51T6-cosφ、JE96-cosφB、DN96-cosφB
外型尺寸：96×96mm 开孔尺寸：92×92mm
F96/Q96船用功率因素表用于各种交流输配电系统、控制屏及用电设备上测量线路的功率因素（电压与电流之间的相位差(Φ)的余弦），根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。
一、主要技术性能
1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为2.5级，指针展开角度为90度。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度：-25℃~+65℃。
4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、三相功率因素测量规格
①三相功率因素表用于三相平衡回路中的功率因素测量；
②配合二次电流为1A或5A的CT，和二次电压为100V或220V的PT，可有效扩大本功率因素表的使用范围；
③可按用户需要制成合适于电网频率为60HZ环境中测量的电表；

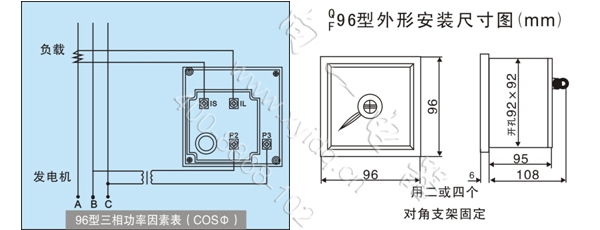

三、接线方式和仪表尺寸
 |
|||||||||||||||||||||||||||||||
