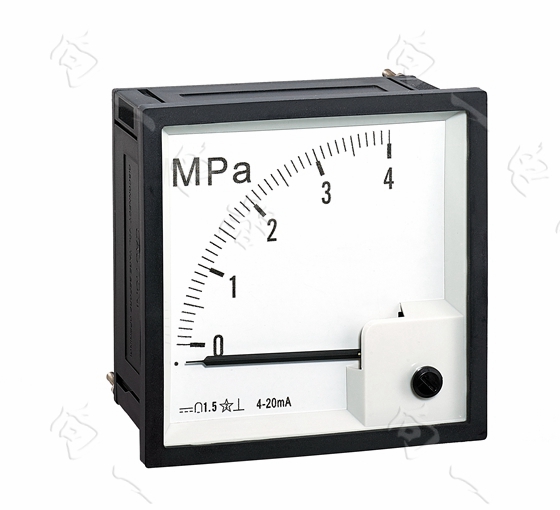

F96B、Q96B-MPa直角船用压力表

F96B、Q96B-MPa直角船用压力表
名称：
型号 F96B-MPa、Q96B-MPa、51T6-MPa
外型尺寸：96×96mm    开孔尺寸：92×92mm

F96B船用压力表用于各种输配电系统、控制屏及用电设备上测量压力，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。

一、主要技术性能

1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为1.5级，指针展开角度为90度。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。 3.工作环境压力：-25MPa~+65MPa。
4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。

二、测量规格

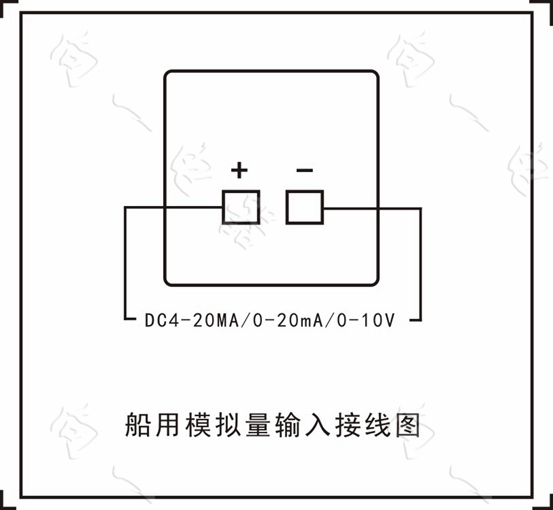

三、接线方式和仪表尺寸
