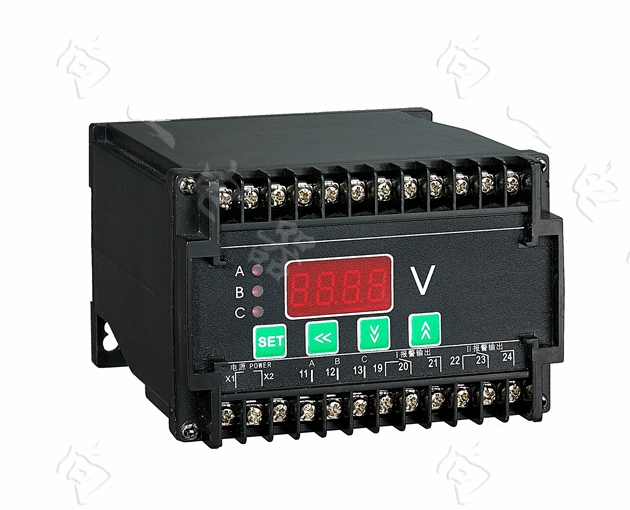

名称：BD-V电压继电器使用说明书
型号 BD-V
外型尺寸：151×106×80mm 开孔尺寸：140×95mm
一、概述
DB-V电压继电器为功能扩展型继电器，具有体积小，重量轻，性能优越。继电器器通过按键设置所需的报警值，可以有效的针对频率实现监控。
二、技术参数
1.1测量范围：0-600V，带互感器10KV 1.2测量精度：0.5级
1.3显示方式：四位LED数码管显示 1.4报警输出触点容量AC 250V/2A DC30V/2A
1.5工作环境温度-10-50℃，湿度≤85%RH的无腐蚀性场合

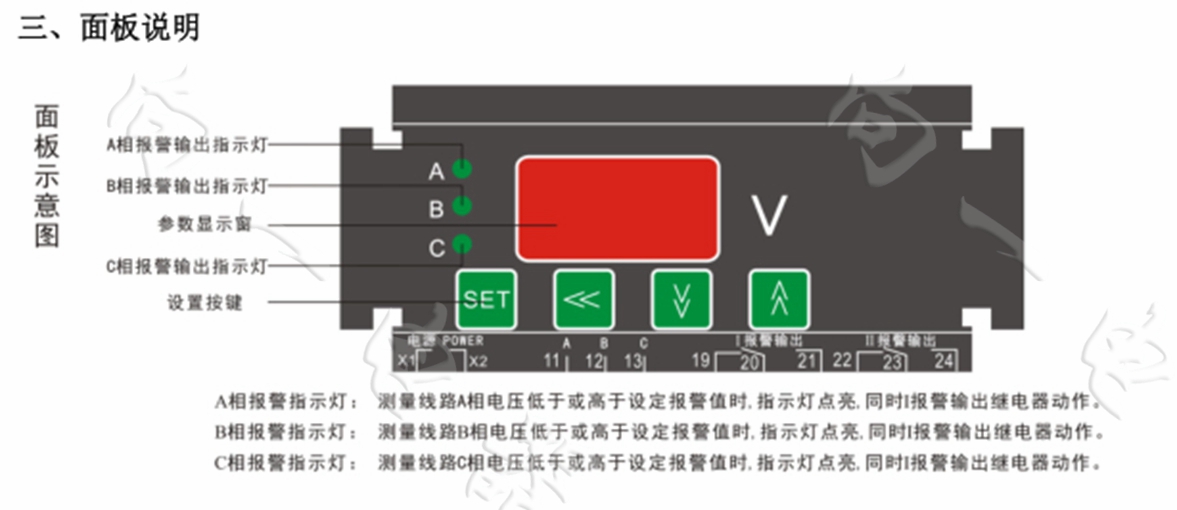

三、面板说明
四、端子说明
3.1 x1# x2#为供电电源
3.2 11# 12# 13#为信号输入端，输入电压可为0-600V
3.3 19#.20#.21#端为Ⅰ路报警输出端，19#.20#为常闭，20#.21#为常开点。
22#.23#.24#端为Ⅱ路输出端，22#.23#为常闭，23#.24#为常开点。
五、报警值设定
5.1 报警输出设置
接通工作电源,显示窗显示0000HZ,I报警输出等亮.(也可以工作状态下设置)。 按下SET键进入，按2次向上按键(显示到0002)，再按SET(显示dO1F),继续SET(显示AL下限设定值)，然后按SET(显示dO1F)，再按2次向上按键(显示dO1d)，按SET(此处改为所需报警设定值)，设置好数值，按SET(显示dO1d)，按向左按键，再按SET保存。
5.2 报警输出设置
接通工作电源,显示窗显示0000HZ,I报警输出等亮.(也可以工作状态下设置)。按下SET键进入，按2次向上按键，再按SET键(按向上键切换到dO2F )，按SET键(按向上键切换,OFF表示继电器关闭.AH上限报警值，AL下限报警值)，按SET键(显示dO2F)，按2次向上按键(显示到d02d)，再按SET键(此处改为所需报警设定值)，设置好数值，按SET(显示dO2d)，按向左按键，再按SET保存。

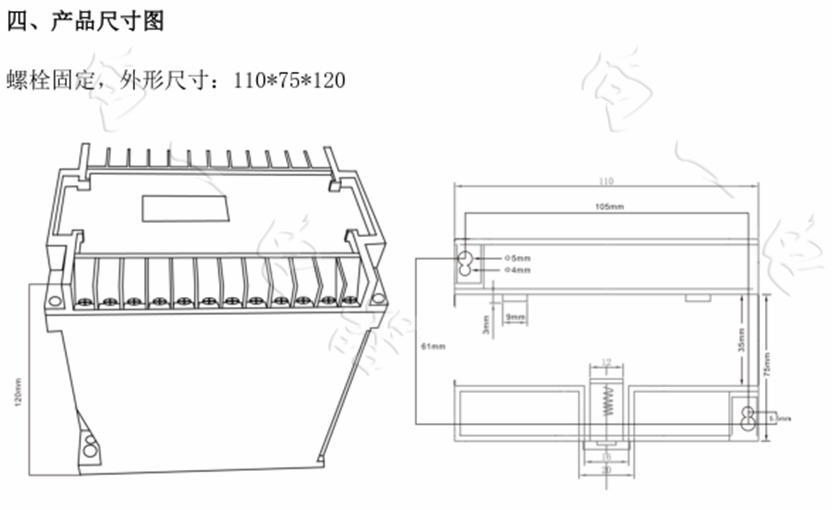

六、产品尺寸图
螺栓固定，外形尺寸：110*75*120
|
