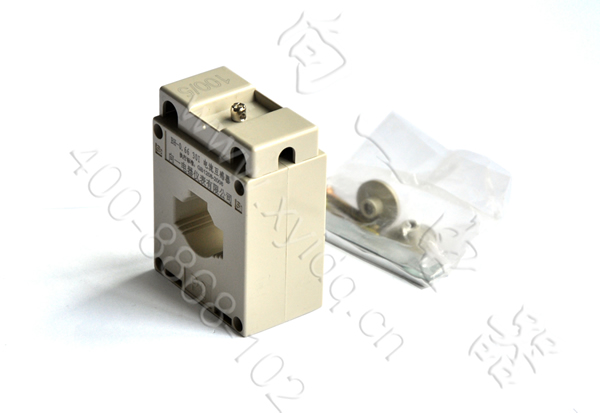

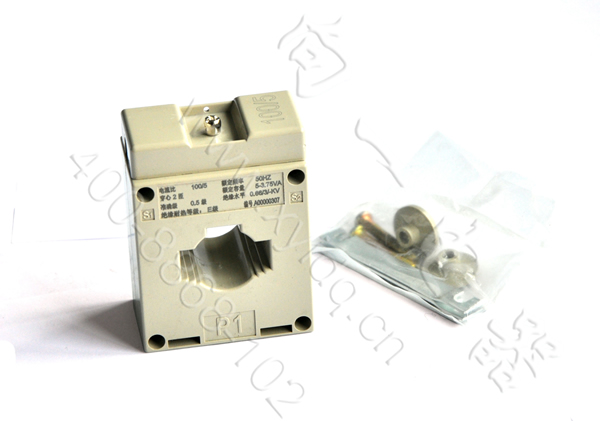

  名称：BH-0.66 30芯 30/5A 50/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 电流互感器
型号：BH-0.66 30/5A-400/5A
外型尺寸：60x97x32mm
一、适用范围
BH-0.66型电流互感器主要用于户内，供额定电压为0.66kV及以下，额定频率为50HZ的交流电路中作为电流、电能测量或继电保护用。产品为塑壳式电流互感器，广泛应用于成套柜体，其安装方法采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。
二、型号和含义
 三、结构特点和工作条件
互感器的铁芯为环形和矩形铁芯，二次绕组沿铁芯圆周均匀分布，采用阻燃塑料做互感器的绝缘外壳。互感器的中间留有窗口，供一次母线穿过；
产品出线标记：一次进线端用P1标记，出线端用P2标记；P2流出时，二次电流由S1流出，经过外部回路由S2流入，即为减极性；
该产品的特点：铁芯由硅钢片卷绕成形，没有气隙，磁性能高。二次绕组均匀绕制，漏磁很小，具有性能稳定、重量轻、安装方便等优点。
工作条件：
1.安装场所：户内；
2.环境温度：-5℃-40℃且日平均不超过30摄氏度；
3.环境湿度：空气相对湿度不大于80%；
4.海拔高度：互感器安装海拔高度不超过1000m；
5.额定电压：0.66kV；
6.额定二次电流：5A，1A（需要另外定做）；
7.额定一次电流：30A-300A；
8.准确度：0.5级，0.2级（需要另外定做）；
9.绝缘性能：一次绕组对二次绕组及地和二次绕组对地能承受工频耐压3kV历时1min。
四、主要技术参数
如需电流比/1A或精度0.2级的与店家联系，进行询价。

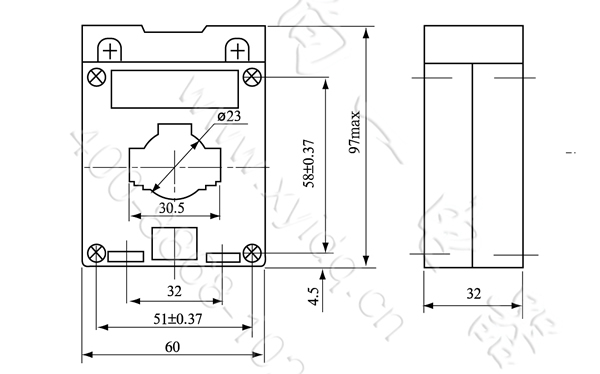

五、外形及安装尺寸
 六、安装使用及维修
 1.互感器可垂直或水平安装，安装时须将S2端子接地；
2.连接互感器的二次导线截面积推荐不小于2.5mm2；
3.互感器在运行时严禁二次绕组开路，以防产生高电压对设备和人身造成伤害；
4.互感器的安装场地应该干燥通风，无侵蚀性和爆炸性的介质；
5.互感器要周期性检定，对检定不合适的产品应进行维修或更换； |
