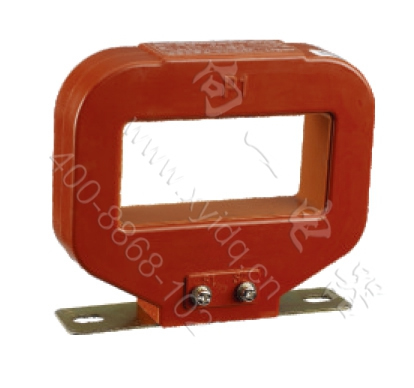

名称：LMZJ1-0.5 交流电流互感器 2000/5A 3000/5A
型号：LMZJ1-0.5 2000/5A 3000/5A
外型尺寸：190x165x52mm
一、概述
1.1 适用范围LMZJ1-0.5系列互感器为户内型电流互感器，适用于额定频率为50HZ，额定电压为0.5kV及以下的线路，产品为不饱和树脂绝缘浇注而成，安装方法采用底板固定安装方法。
其用途是给测量仪器、仪表或继电器保护、控制装置传递信息，并使测量、保护和控制装置与高电压像隔离。
1.2使用环境条件
环境温度：-25~40℃
环境湿度：≤80%
海拔高度：≤1000m
安装场所：户内，且无金属粉末及剧烈震动的场所

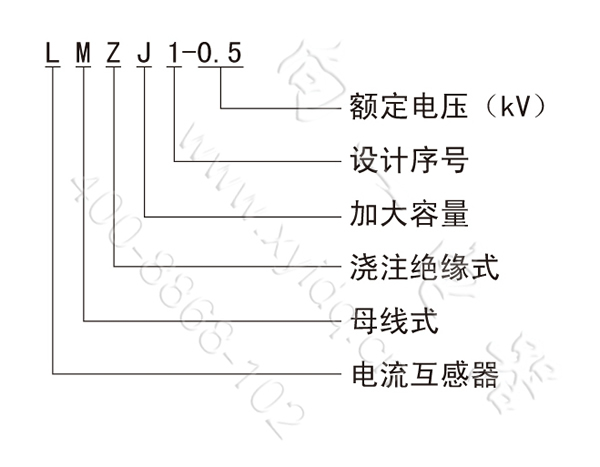

二、型号及含义
 三、正常工作条件和安装条件
3.1额定电压：0.5kV。
3.2额定频率：50HZ。
3.3额定一次电流：2000-3000A。
3.4额定二次电流：5A和1A(需要定做)。
3.5二次负荷功率因数：0.8（滞后）。
3.6额定输出：2.5VA,5.0VA,10VA,15VA,20VA。
3.7准确精度：0.5，0.2（需要定做）
3.8绝缘电阻：一次绕组对二次绕组及对地间的绝缘电阻≥5MΩ。
3.9工频耐受电压：一次绕组对二次绕组及对地间应能承受3kV（有效值）的工频电压。
四、主要参数
如需电流比/1A或精度0.2级的与店家联系，进行询价。

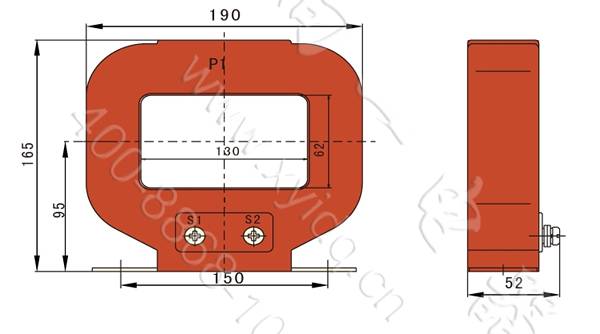

五、外形尺寸
 六、使用及维修
 1.互感器可垂直或水平安装，安装时须将S2端子接地；
2.连接互感器的二次导线截面积推荐不小于2.5mm2；
3.互感器在运行时严禁二次绕组开路，以防产生高电压对设备和人身造成伤害；
4.互感器的安装场地应该干燥通风，无侵蚀性和爆炸性的介质；
5.互感器要周期性检定，对检定不合适的产品应进行维修或更换； |
