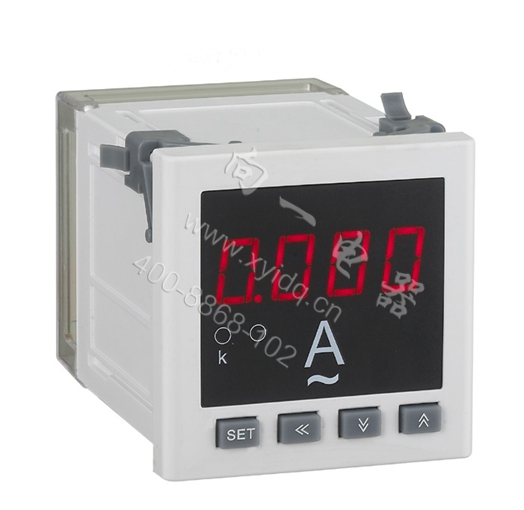

名称：XY194I-3K1单相智能电流表 交流型号:XY194I-3K1 直流型号:XY195I-3K1 外型尺寸:80×80mm 开孔尺寸：76×76mm一、主要性能指标
1.高精度测量单相交流电流或直流电流；
2.数码管4位显示，显示范围：0.000-9999；
3. 电流变比CT可通过面板上的按键进行编程设置；
4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V、DC48V、DC24V
二、技术指标

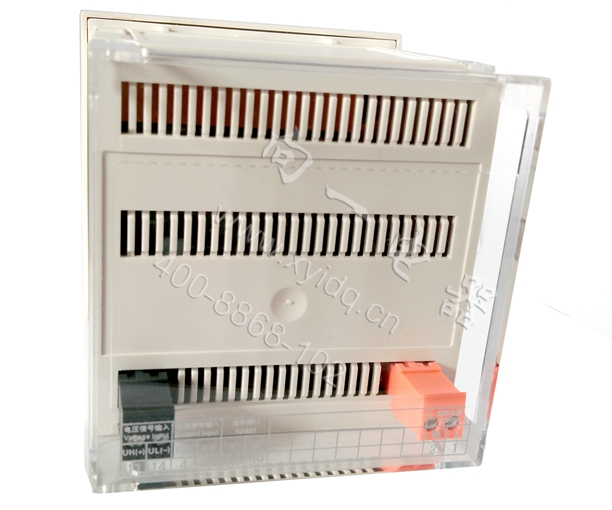

二、仪表接线
  三、仪表编程设置
1.键盘按健:
SET ：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。 ：菜单项目的下移或数值递减。 ：回退到上级菜单，在参数设置时回退且保存设置。注：1、在密码、CT值、PT值输入状态下，“SET”键为光标右移键
2、交流电流CT值：CT=电流互感器初级电流值/电流互感器次级电流值
3、指示灯:“k”:千单位，真实数值为显示值的一千倍。
2．显示操作说明
上电后，进入测试状态。按上下移键可查看显示各项菜单。
3. 设置操作说明
按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态
1、 工作模式
在正常情况下，仪表处于电量值正常显示工作状态。这时按下SET键，进入查看状态，可查看仪表的参数。
按下SET键，出现PUT，输入正确密码后，即可进入编程模式。出厂默认密码值是8888
2、显示字符说明

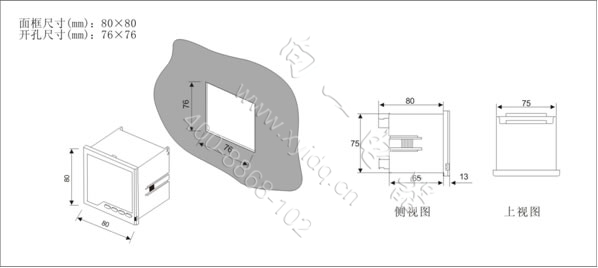

四、仪表尺寸
 五、使用前注意事项
1. 工作环境温度为-25～+55℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
