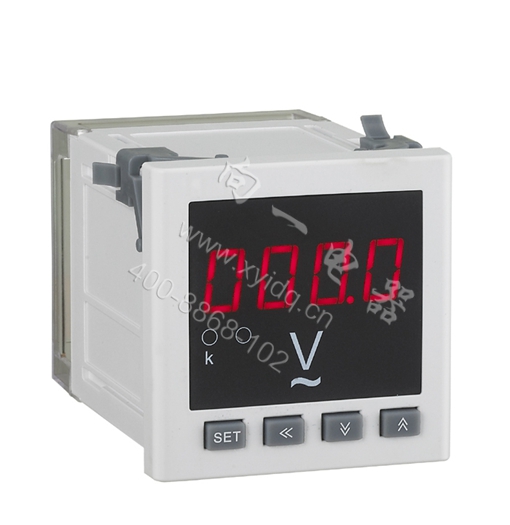

XY194U-DK1单相可编程智能数显电压表 48*48

名称XY194U-DK1 单相智能电压表：

交流型号:XY194U-DK1

直流型号:XY195U-DX1

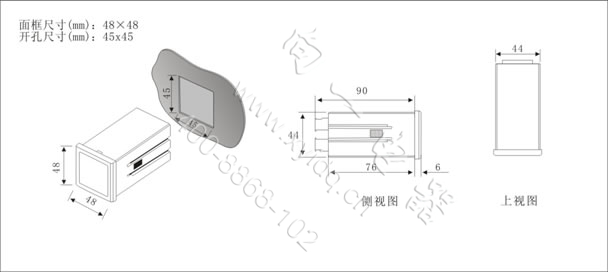

外型尺寸：48×48mm     开孔尺寸：45×45mm



一、主要性能指标



1.高精度测量单相交流电压或直流电压（直流电压为非智能表）

2.数码管4位显示，显示范围：0.000-9999；

3. 电压变比PT可通过面板上的按键进行编程设置（直流电压不能编程设置变比）

4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）

5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）

6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V、DC48V、DC24V



二、技术指标



			参数
测量精度			0.5级
信号输入	接线方式		单相
	电流	额定电流	AC 57.7V、AC 100V、AC 220V、AC380V、DC 2V、DC 20V、DC 200V、DC 600V
		过负载	1.2倍（持续），2倍/1秒（瞬间）
		功耗	<1VA/相
		阻抗	>300KΩ
	频率		45-65HZ或直流
辅助电源功耗			<4VA
扩展功能模块		通讯接口	1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps，默认2400bps
		开关量输入	支持2路干结点输入
		开关量输出	支持2路继电器输出，容量：AC 250V/5A,DC 30V5A
		变送输出（模拟量）	支持1路模拟量输出：0/4～20mA或0～5/10V
环境			环境温度 -10℃～+55℃ 存储温度 -25℃～+70℃ 相对湿度 ≦93%,无腐蚀性气体场所 海拔≦2500m
安全			绝缘电阻>100mΩ 交流耐压 AC 2kV
电磁兼容性			静电放电 4级 电快速瞬变脉冲群 4级 浪涌(冲击） 4级











注：1、在密码、PT值输入状态下，“SET”键为光标右移键

2、交流电压PT值：PT=电压互感器初级电压值/电压互感器次级电压值

3、指示灯:“k”:千单位，真实数值为显示值的一千倍。

上电后，进入测试状态。按上下移键可查看显示各项菜单。

按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态

1、 工作模式

在正常情况下，仪表处于电量值正常显示工作状态。这时按下SET键，进入查看状态，可查看仪表的参数。

按下SET键，出现PUT，输入正确密码后，即可进入编程模式。出厂默认密码值是8888

2、显示字符说明









1. 工作环境温度为-25～+55℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. CT回路中的电压接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

5．当输入标称电压超过AC 500V时，需另配电压互感器PT（二次电压100V）。
