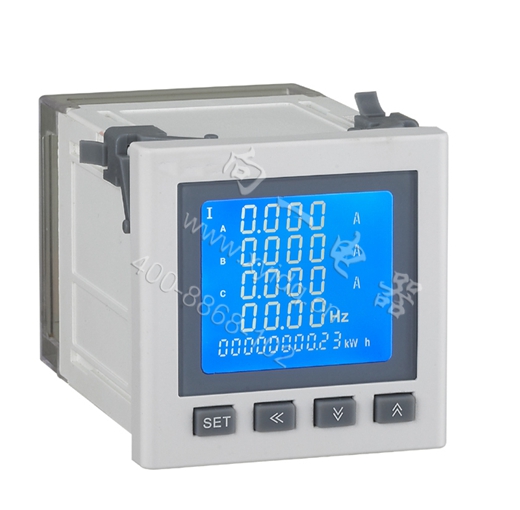

名称：XY194E-9SY三相多功能电力仪表数显仪表液晶显示全电量测量电流电压电能表
型号：XY194E-9SY

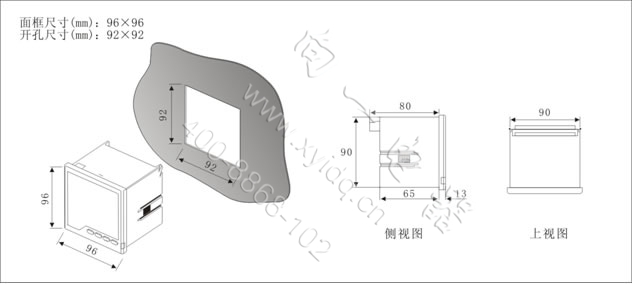

外型尺寸：96×96mm 开孔尺寸：92×92mm
一、主要性能指标
1.高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因素、频率等电参量
2.正反向有功/无功电能计量
3.三排数码管4位显示，本地数据查询
4.菜单直观，按键操作简单
5.电流变比CT和电压变比PT都可通过面板上的按键进行编程设置
6.提供多回路的漏电流监控（扩展功能）
7.提供多回路控制节点，可用于报警、跳闸等控制（扩展功能）
8.支持消防联动，远程切断故障回路（扩展功能）
9.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
10.支持开关量输入、开关量输出（报警输出）、模拟量变送输出、电能脉冲输出（扩展功能）
11.安装方便，接线简单，工程量小
12.宽范围交直流通用电源：AC/DC 80V-270V
13.可完成SCADA、PLC中多种通讯软件的组网（需带通讯扩展功能）
二、技术指标

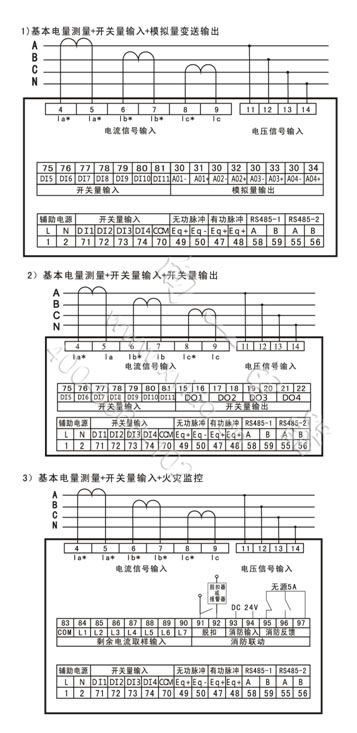

三、仪表接线
  接线说明：
(a)电压输入：输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。
(b)电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串联方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护，建议使用接线排。
(c)要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符合错误！（功率和电能）。

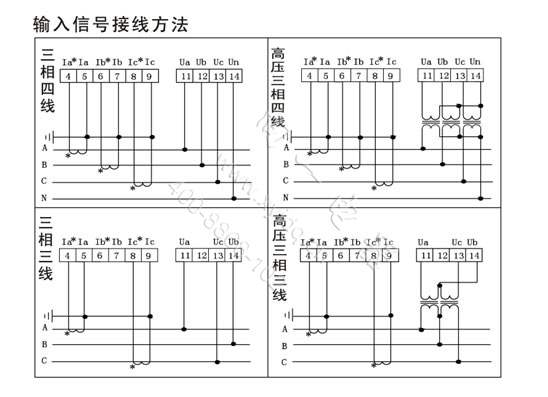

(d)仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT（A和C相），三相四线需要安装三个CT（在只有2CT情况下可以合成另一组电流）。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
具体接线方式、脉冲常数等技术参数以产品随机接线图为准。
四、仪表编程设置
1．键盘按键和显示菜单:
SET：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。 ：菜单项目的下移或数值递减。 ：回退到上级菜单，在参数设置时回退且保存设置。在编程状态下，数显界面采用分层结构的菜单方式，仪表提供三排数字显示：
第1排为第一层菜单信息
第2排为第二层菜单信息
第3排为第三层菜单信息
列如：下图所示：第1层：INPT信号输入、第2层：CT电流变比
第3层：电流CT值，即设置为电流规格CT值=25/5A=5。
 数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数
注意：以上菜单项通讯，继电器输出，变送输出为扩展功能，如果用户使用过程中发现菜单中的某些菜单项比上表中少了或者不起作用，表示用户选的产品不支持该功能。
2．编程设置步骤
上电后，进入测试状态。按上下移键可查看显示各项菜单。
操作说明:(a)第三层菜单的数据（或选项）更改后，要按
 键退到第二层菜单才能起效。 （b）接线方式可以按照现场实际接线方式修改
（c）在一般情况下，仪表后面的标签中已标注了仪表的类型参数和出厂设置参数，用
户也可以根据实际需要对仪表重新进行编程设置。
（d）更改数值时，通过
 键和  键增加或减少，通过SET键移步。  六、使用前注意事项
1. 工作环境温度为-25～+55℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT和PT回路中的电流/电压接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）；当输入电压超过AC 500V时，需另配电压互感器（PT）二次电压100V。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
