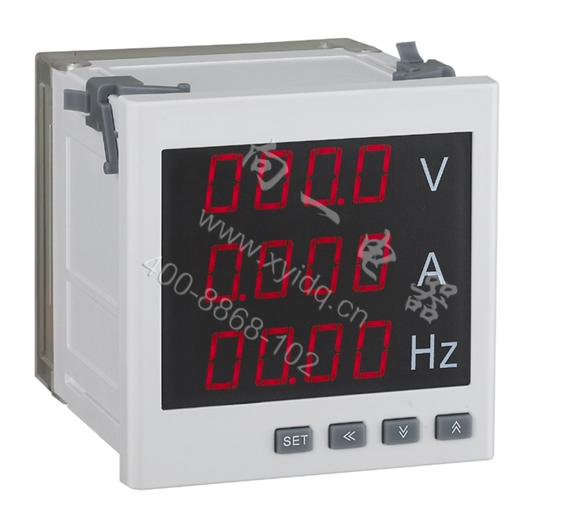

名称：XY194UIF-DK1单相数字显示电压电流频率组合仪表/三排同时检测 72x72
型号：XY194UIF-DK1
外型尺寸：48×48mm 开孔尺寸：45×45mm
一、主要性能指标
1.高精度测量单相电压、电流、频率三种电参数
2.三排数码管4位显示，显示范围：0.000-9999
3.电流变比CT和电压变比PT都可通过面板上的按键进行编程设置
4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V
二、技术指标
三、仪表接线
  四、仪表编程设置
1．键盘按键和显示菜单:
SET：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。 ：菜单项目的下移或数值递减。 ：回退到上级菜单，在参数设置时回退且保存设置。在编程状态下，数显界面采用分层结构的菜单方式，仪表提供三排数字显示：
第1排为第一层菜单信息
第2排为第二层菜单信息
第3排为第三层菜单信息
列如：下图所示：第1层：INPT信号输入、第2层：CT电流变比
第3层：电流CT值，即设置为电流规格CT值=25/5A=5。
 数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数
注意：以上菜单项通讯，继电器输出，变送输出为扩展功能，如果用户使用过程中发现菜单中的某些菜单项比上表中少了或者不起作用，表示用户选的产品不支持该功能。
2．编程设置步骤
上电后，进入测试状态。按上下移键可查看显示各项菜单。

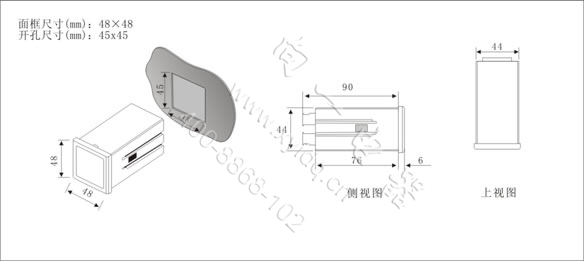

 五、仪表尺寸
 六
、使用前注意事项
1. 工作环境温度为-25～+55℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT和PT回路中的电流/电压接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）；当输入电压超过AC 500V时，需另配电压互感器（PT）二次电压100V。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
