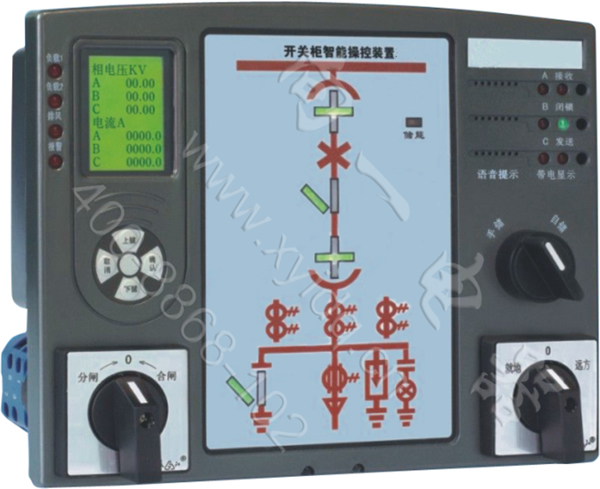

XY16-300开关柜智能操控装置 液晶显示型智能操控



名称：XY16-300液晶开关柜智能操控装置

型号：XY16-300

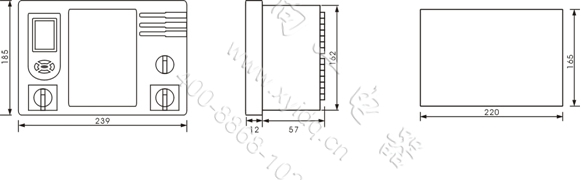

外形尺寸：239x185x69mm    开孔尺寸：220x165





     XY16-300型开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、温湿度液晶显示，人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能外。





◆ 动态一次模拟图可以显示断路器分合闸，手车位置、接地开关位置、弹簧储能等指示。

◆ 高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统，与相应等级的传感器配合使用，显示主回路带电情况及闭锁功能。

◆ 带有2路温度，湿度液晶显示。并可根据需要自行设置加热除湿的限值及回差，通讯地址，波特率等。

◆ 当断路器或接地开关处于合闸位置时，若操作小车位置时，会有语音提示纠正错误。

◆ 仪表面板上设有分、合闸转换开关，远方、就地转换开关，储能，照明开关，方便用户现场操作。

◆ 可选配1路RS485通讯口(ModBus通信协议)。





◆ 工作电源： AC/DC 80V~270V  50~60Hz.；

◆ 使用环境：-10~55℃,相对湿度小于93%RH,无腐蚀气体场所,海拔高度≤2500M；

介质强度：≥AC2000V ；绝缘性能：≥100兆欧；

抗电磁干扰性能符合IEC255-22的标准规定；

◆ 温度测量： 0～100℃，±1℃。湿度测量：0～99%RH，±5.0%RH；

◆ 控制限值： 温度下限10℃，回差5℃，过热温度值50℃，湿度限值85%RH，通讯地址1，波特率9600（出厂设定）；

◆ 输出接点：AC250V 5A；

◆ 开孔尺寸：220mm×165mm；





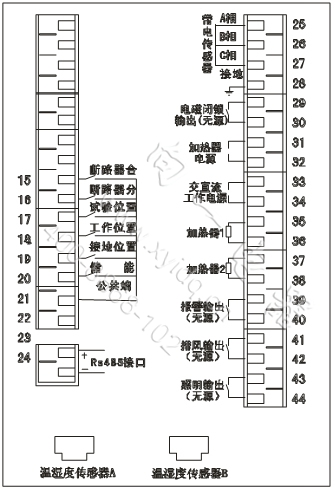

◆ 断路器状态显示：

断路器合闸时，断路器常开触点闭合，红色模拟条发光；

断路器分闸时，断路器常闭触点闭合，绿色模拟条发光；

◆ 断路器位置显示：

工作位置触点闭合时，显示断路器位于工作位置，绿色模拟条发光；

试验位置触点闭合时，显示断路器位于试验位置，红色模拟条发光；

手车位于试验位置与工作位置之间时，发光管均发光；当手车移出开关柜时，发光管均不亮。

◆ 接地开关位置显示：

无源触点闭合，显示接地开关合闸，红色模拟条发光；

无源触点断开，显示接地开关分闸，绿色模拟条发光；

◆ 弹簧储能显示：

      无源触点闭合，显示断路器已储能，红色指示灯亮。

◆ 高压带电显示部分：

       LED启辉电压（KV）：额定相电压×0.15-0.65；

       闭锁启控电压（KV）：额定相电压×0.65；当带电显示器处于无电状态下，闭锁才可解除。解除后，闭锁解除绿色指示灯亮。

◆ 加热除温控制部分：

       ① 可带1-2路加热器，当环境湿度≥85%RH时，启动加热；≤85%RH时，退出加热。

② 当环境 温度≤10℃时，启动加热； ≥16℃时，退出加热。需手动加热时，按下加热器电源按钮，

加热器加热；无需手动加热时，再次按下加热器电源按钮，则停止加热。过热报警：环境温度≥50℃时，过热报警触点闭合，过热指示亮（或可根据用户要求启动排风）；

◆  智能防误提示功能：

            ① 当断路器位于试验位置与工作位置之间时，此时断路器处于合闸状态时，有“请分断路器”的语音提示，至操作者分闸操作后止，以防止操作者在断路器处于合闸状态时，误强行推进手车于工作位置；

② 当断路器位于实验位置与工作位置之间时或处于工作时，如果接地开关误被强制合闸，有“请分接地开关”的语音提示，至操作分闸操作止，以防止操作者误合接地开关。当上面两条误操作同时出现时，有“请分断路器、请分接地开关”的语音提示；

◆  分合闸功能：

         显示仪面板上设有合闸、分闸按钮（或转换开关）和储能按钮、远方/就地转换开关，照明开关；

◆       界面操作



① 上电后，进入温湿度显示界面；
