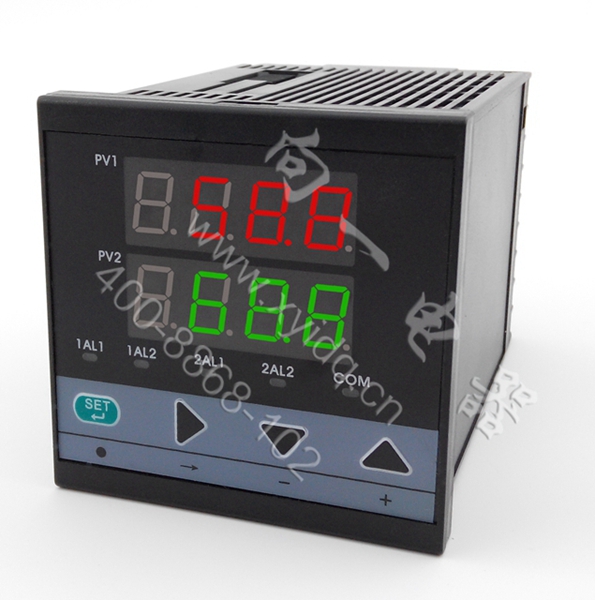

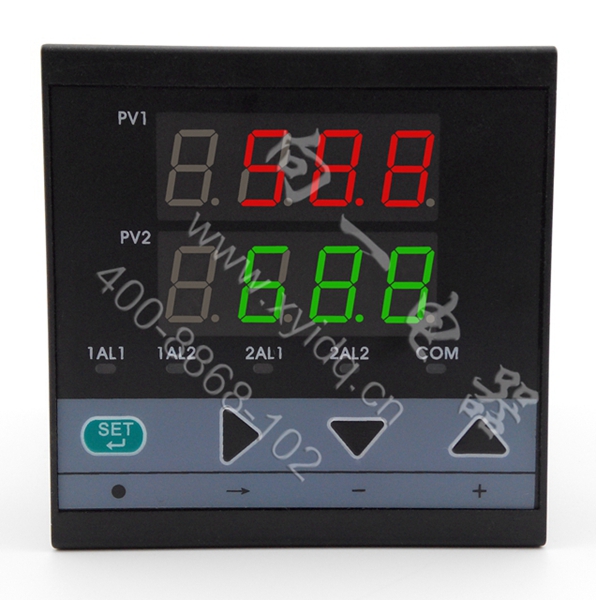

名称：XY17-D723双回路智能数显测量显示控制仪 型号：XY17-D723 外型尺寸：72×72mm 开孔尺寸：68×68mm
一、主要性能指标
1、适用于各种温度、压力、液位、长度等的测量控制。采用微处理器进行数字运算，可对各种非线性信号进行高精度的线性矫正。 2、向用户开启了仪表内部参数（包括输入类型、运算方式、输出参数、通讯参数等）的设定界面。 3、可切换输入多种分度号和变送信号。采用先进的无跳线技术，更改输入分度号和变送信号时，不用更改跳线或开关。 4、支持多机通讯， 具有多种标准串行双向通讯功能， 可选择多种通讯接品方式（如 RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。
二、技术指标

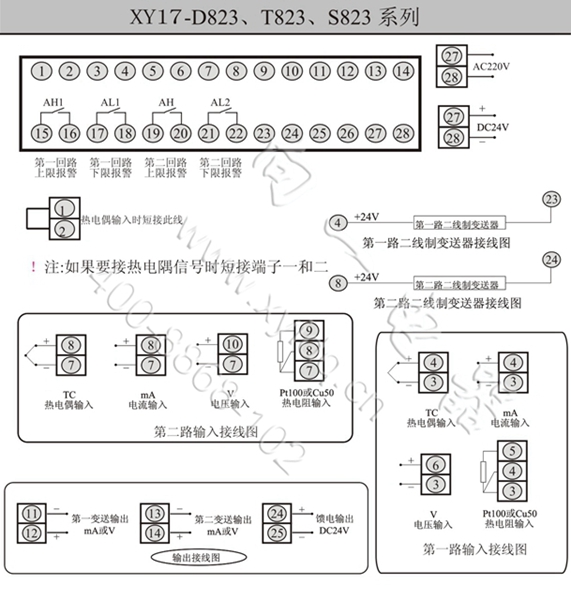

三、仪表接线

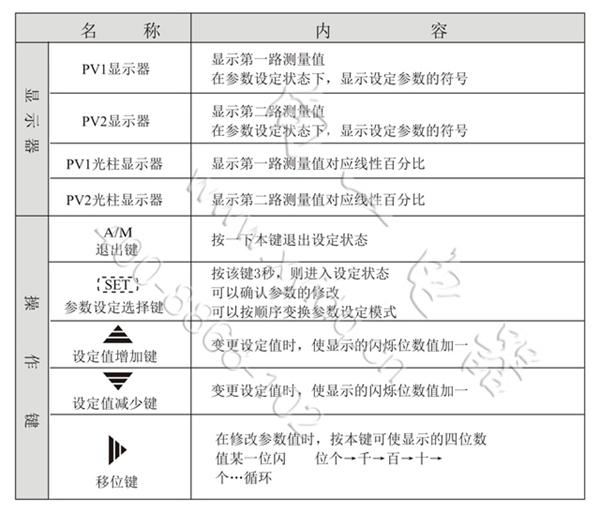

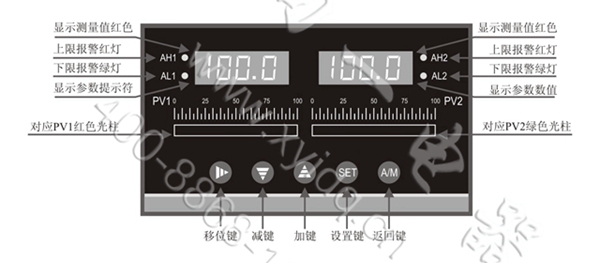

四、仪表编程设置

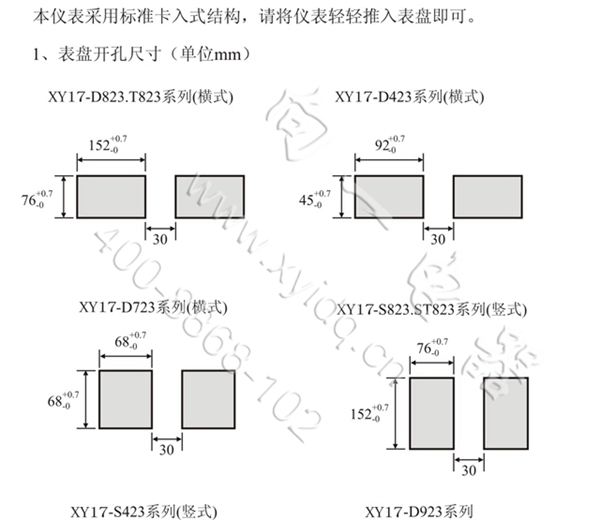

五、仪表尺寸
六、使用前注意事项
1. 输入信号线为避免杂讯干扰的影响，请尽量远离仪表电源线，动力电源线负荷线等配线。 2.仪表电源线的配线请尽量避免遭受来自动力电源的杂讯干扰影响，如附近有杂讯发生源，而 仪表有遭受杂讯干扰影响的可能时，请使用干扰滤波器。 3.配线请使用符合电气用品管理法的电线（仪表接地使用导线公称截面积压1.25～2.0mm2左右的线材，请以最短距离接地）。 4.电源投入时需要2~3秒的接点输出准备时间，如做外部的连接回路等信号使用时，请使用延时继电器为妥。 |
||||||||||||||||||||||||||||||||
