安装式板表16L1-V 机械式指针式交流电压表 外形

名称：16L1-V  交流指针电压表

型号：16L1-V

外型尺寸：160x80mm  开孔尺寸151x71mm





产品概述
本系列的仪表是磁电系加整流第或电阻器或分流器构成，支承部由宝石轴承和轴尖，可动部分由磁系统、动圈、指针构成，实现对电压的测量。

用途：
本系列仪表适用于各种电量控制设备及科研部门测试计量仪器，电站、电网、等电力系统配电盘上测量电量之用，仪表使用条件属B组，能在湿热环境下正常工作。



一、主要性能指标



















1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

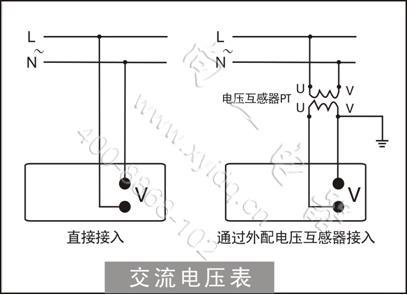

4. 当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
