1D1-W 指针式功率表 三相三线指针式 最大功率表

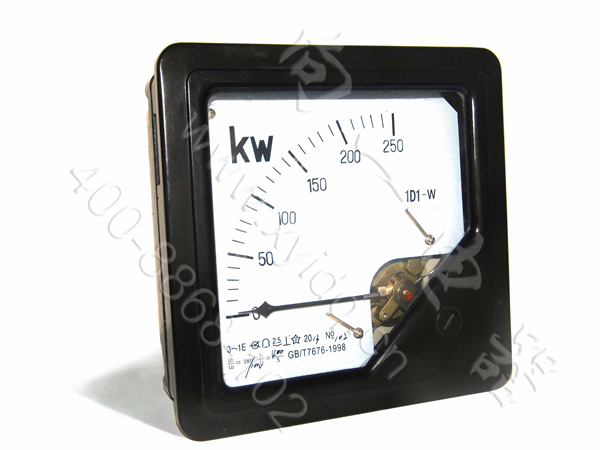

名称：1D1-KW 指针式功率表

型号：1D1-KW

外型尺寸：160×160mm    开孔尺寸：150×150mm



1D1有功功率表是用途广泛的直接作用模拟指示电测量仪表，用于交流电路中有功功率的测量。显示被测量线路做功的变化趋势；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。



一、主要性能指标





产品名称	型号	电参数	测量范围	接入说明	精度
有功功率表	1D1-W	电流	5mA~5A	直接接入	1.5
			10A~10kA	经电流互感器CT接入（二次电流为5A、1A）
		电压	10V-600V	直接接通
			1kV-35kV	经电压互感器PT接入（二次电压为100V）

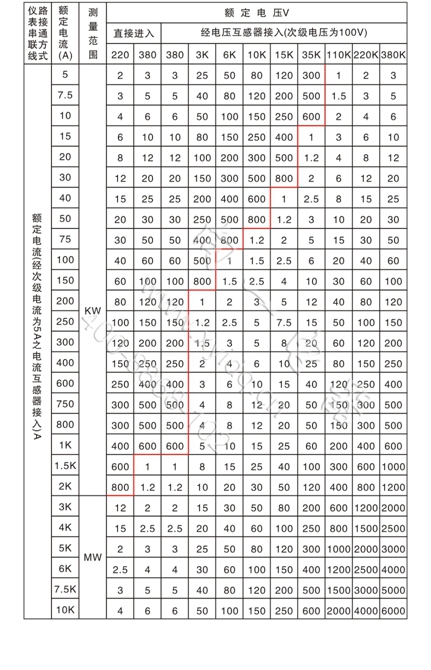

三、三相功率表测量范围对应表









1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. 当输入标称电流超过AC 10A时，需另配直流分流器（二次电压75mV），

   当输入标称电压超过AC 600V时，需外接电压互感器（二次电压100V）。
