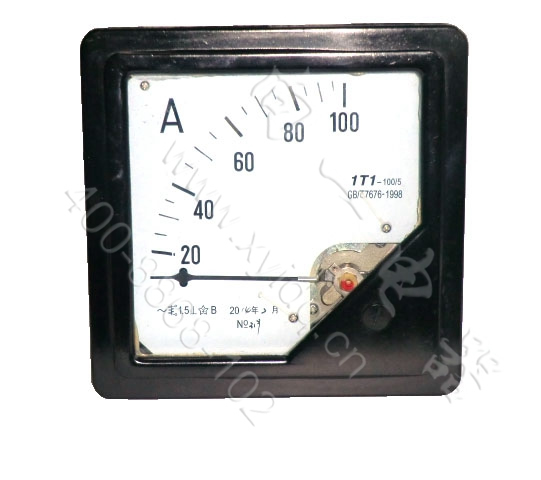

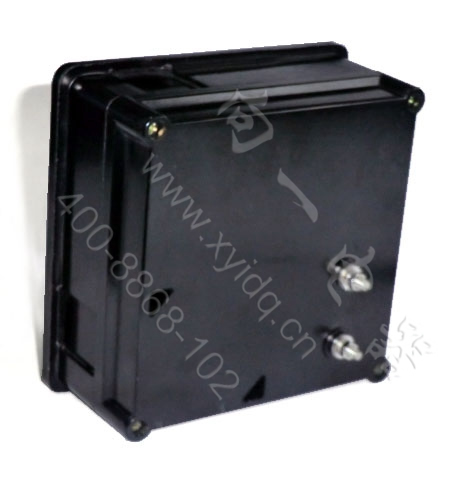

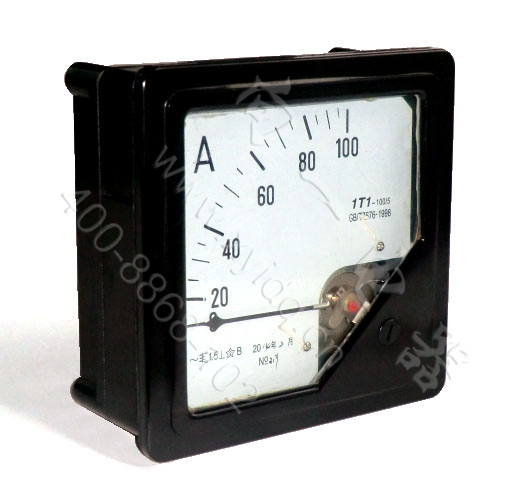

1T1-A 交流指针电流表 高稳定老式大指针电流表

名称：1T1-A 交流指针电流表

型号：1T1-A

外型尺寸：160×160mm    开孔尺寸：150×150mm





1T1交流电压电流表是用途广泛的直接作用模拟指示电测量仪表，用于交流电路的电流测量。显示被测量电流和电压的变化趋势；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。



一、主要性能指标





产品名称	型号	单位	测量范围	接入说明	精度
交流电流表	1T1-A	A	5mA~20A	直接接入	1.5

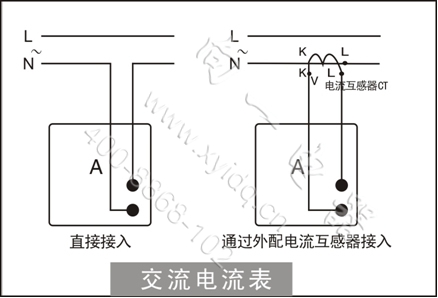

		kA	30A~10kA	经电流互感器CT接入（二次电流为5A、1A）







1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

5．当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），
