42L6-COS功率因数表 相位表 交流指针表 板表 机械

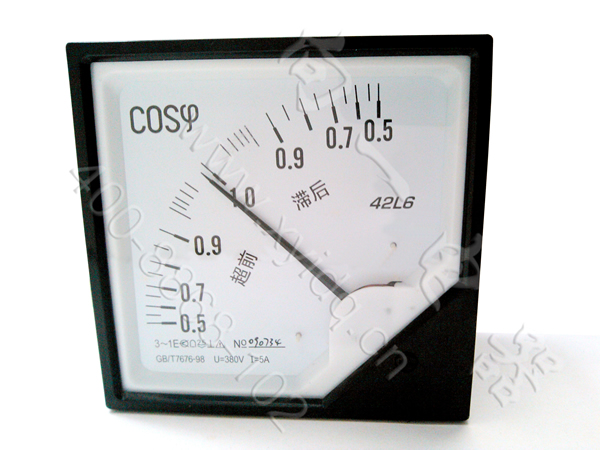

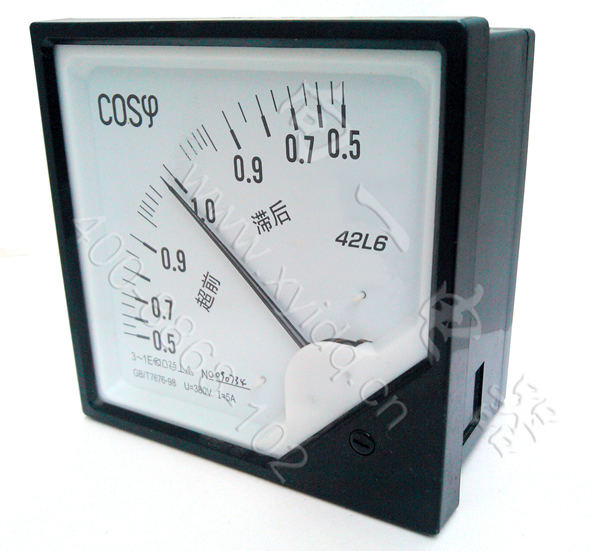

名称：42L6-cosφ  指针式功率因素表

型号：42L6-COSφ

外型尺寸：120x120mm  开孔尺寸:112x112mm





42L6系列仪表由测量线路、测量机构、指示设置构成，采用磁电系内磁式结构。显示被测量线路功率因素的变化趋势；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。整体美观大方，视阈开阔。



一、主要性能指标







产品名称	型号	电参数	测量范围	接入说明	精度
功率因素表	6L2-COS	电流	5mA~5A	直接接入	2.5
			10A~10kA	经电流互感器CT接入（二次电流为5A、1A）
		电压	10V-600V	直接接通
			1kV-35kV	经电压互感器PT接入（二次电压为100V）















1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. PT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

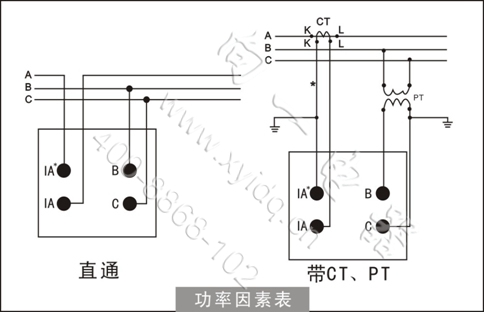

5.输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），

当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
