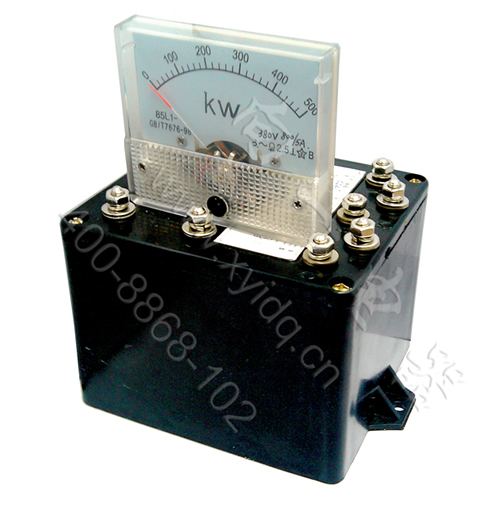

名称：44L1-KW 指针式有功功率表
型号：44L1-KW
外型尺寸：100x80mm 开孔尺寸70x60mm
  44L1型电表是用途广泛的直接作用模拟指示电测量仪表、适用于交流电路测量线路频率变化情况,表盖采用透明有机玻璃，采用螺栓紧固式安装方式。安装式电表的优点是可以显示被测量电量的变化趋势：主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
二、测量规格

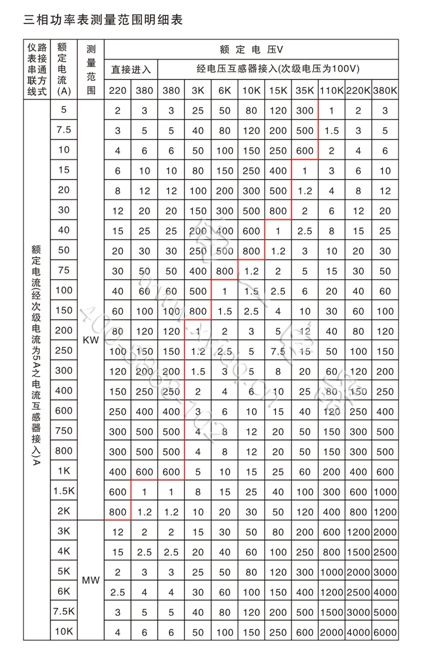

三、三相功率表测量范围对应表

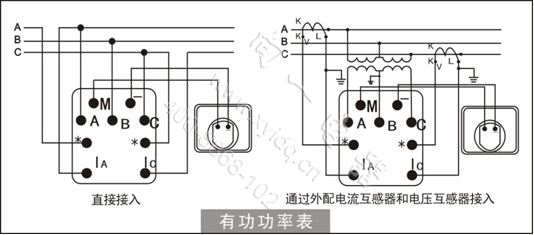

 四、仪表接线
 四、仪表尺寸
  五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5.当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），
当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。 |
