指针式59L19/59L23-V 交流电流表 直接式板表 表头

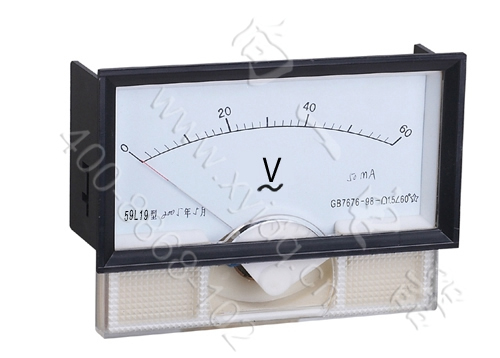

名称：59L19-V  交流指针电压表

型号：59L19-V

外型尺寸：130x70mm  开孔尺寸128x68mm







59L19型电表是用途广泛的直接作用模拟指示电测量仪表、适用于交流电路的电压测量。安装式电表的优点是可以显示被测量电量的变化趋势：主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。



一、主要性能指标





















1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

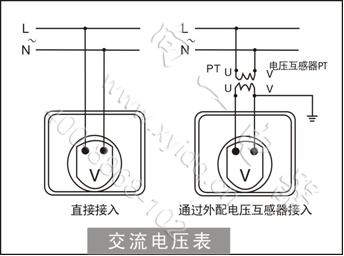

5.当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
