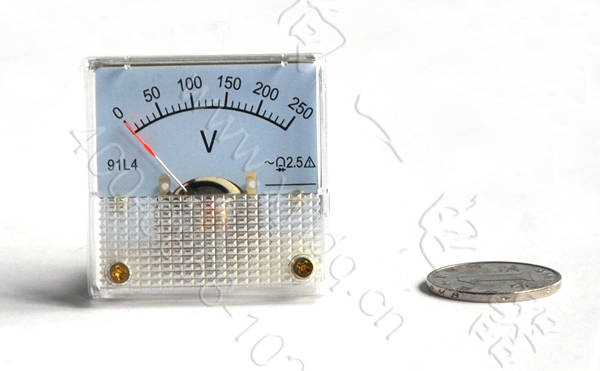

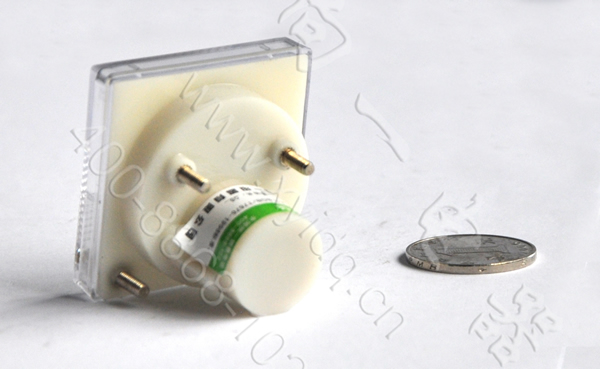

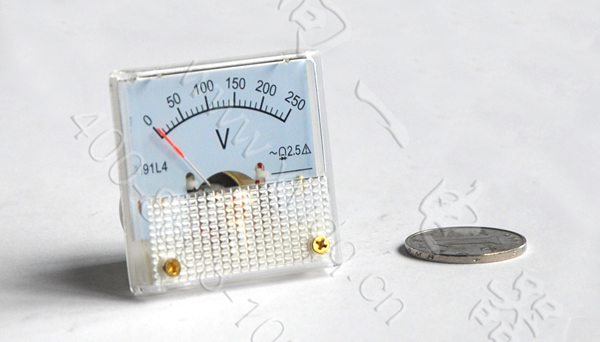

名称：91L4-V指针式交流电压表/机械表头

型号：91L4-V

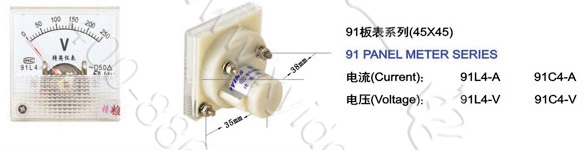

外型尺寸：45x45mm 开孔尺寸35x38mm

91L4型电表是用途广泛的直接作用模拟指示电测量仪表，适用于交流电路测量电压的变化情况。主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。产品性能符合GB/T7676-1998国家标准要求。

一、主要性能指标

国家标准	GB/T 7676-98
安装位置	仪表适用垂直安装，允许倾斜±5°；除非另有规定
指针偏转角度	90°
存储温度	-40℃-+70℃
阻尼时间	小于4s
工作环境	温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体
绝缘强度	能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验
绝缘电阻	大于20MΩ/DC500V

二、测量规格

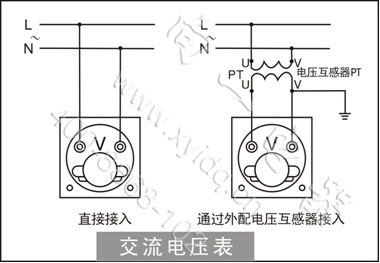

三、仪表接线

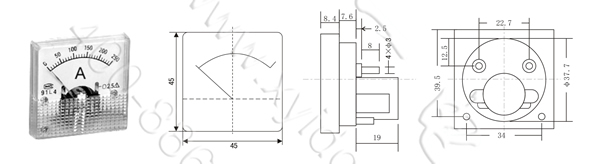

四、仪表尺寸

五、使用前注意事项

1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. PT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

5．当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
