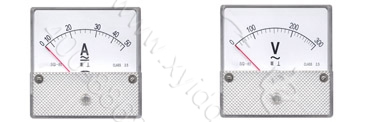

名称：指针式安培测量板表SQ80/CZ80-A 直流电流表头 交流电流表 80*80
型号：CZ80-A、CP80-A、SQ80-A
外型尺寸：80x80mm 开孔尺寸65x65mm
CZ80型电表是用途广泛的直接作用模拟指示电测量仪表，适用于交流/直流电路测量电流的变化情况。主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
二、测量规格

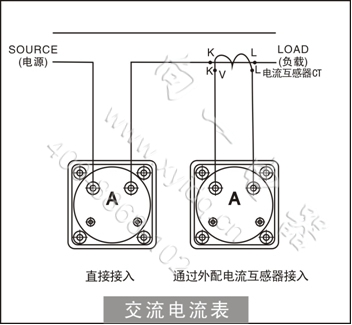

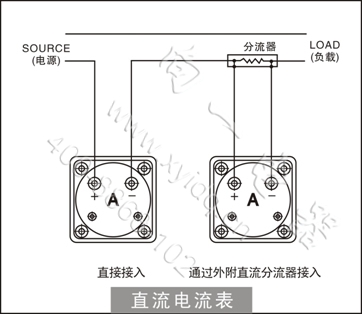

三、仪表接线

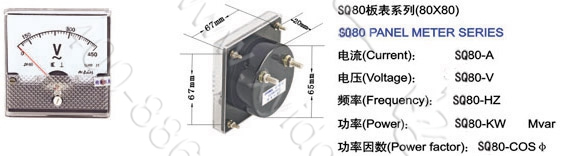

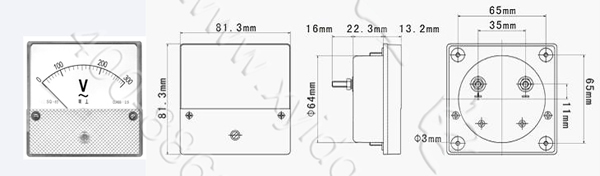

  四、仪表尺寸
 五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），
当输入标称电流超过DC 10A时，需另配直流分流器（二次电压75mV）。 |
