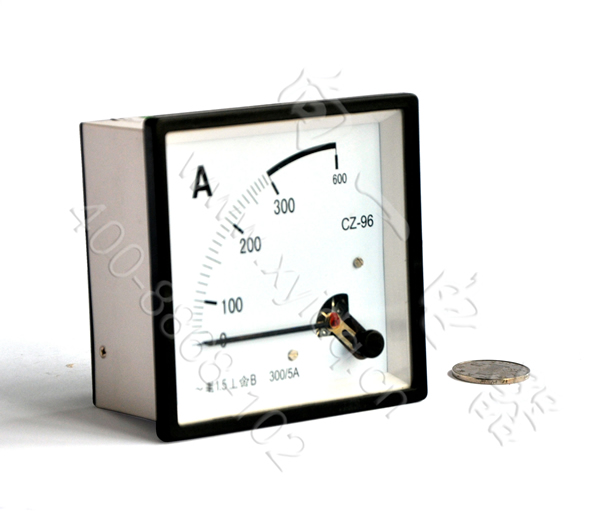

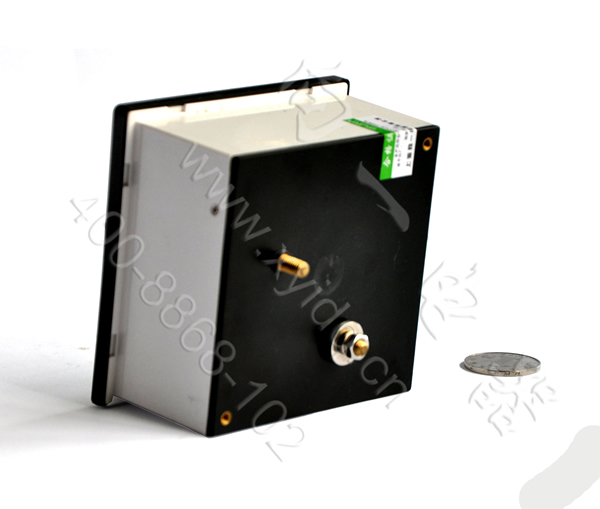

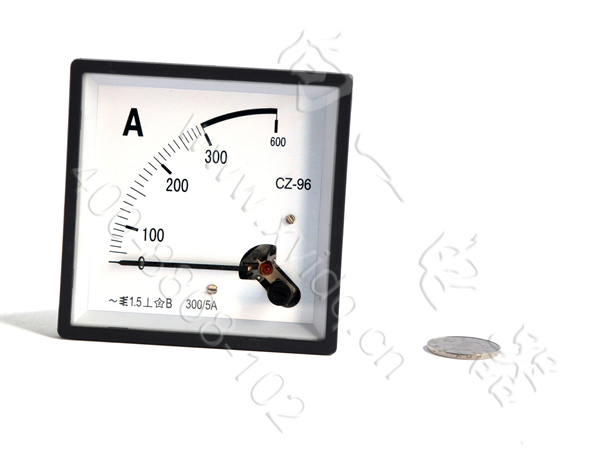

名称：SQ96/CZ96-A 测量安培板表/指针表 电流电压表 直流电流表 96*96
型号：CZ96-A、SQ96-A、CP96-A
外型尺寸：96x96mm 开孔尺寸91x91mm
  CZ96系列方型仪表为电磁式，仪表由测量机构、指示装置构成，外壳采用阻燃型ABS工程塑料，安全的测量端子、高效的接线方式，采用印刷刻度盘和透明玻璃盖，整体美观大方，视眼开阔。适用于交流/直流电路指示交流电路电流的变化情况。主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标

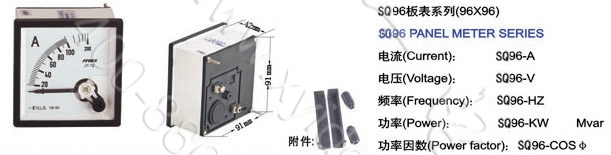

二、测量规格

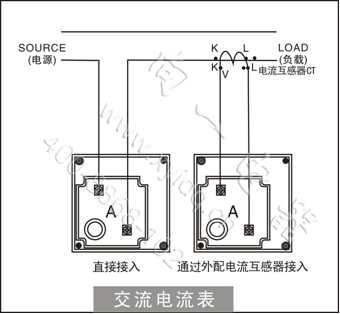

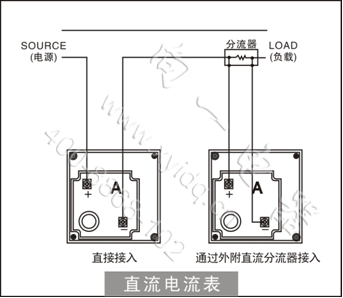

三、仪表接线

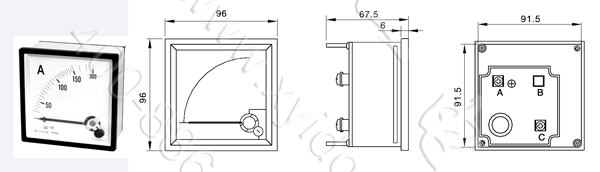

  四、仪表尺寸
 五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），
当输入标称电流超过DC 10A时，需另配直流电流分流器（二次电压75mV）。 |
