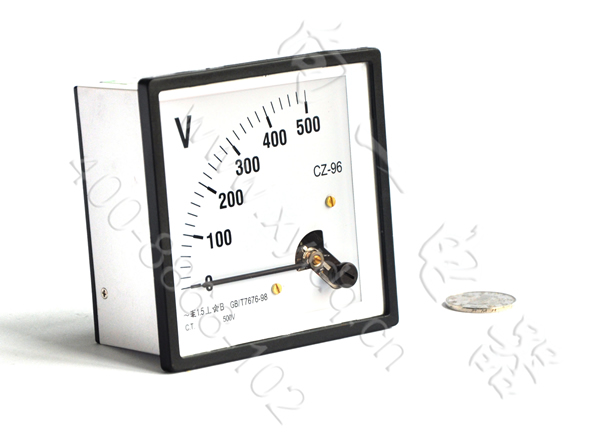

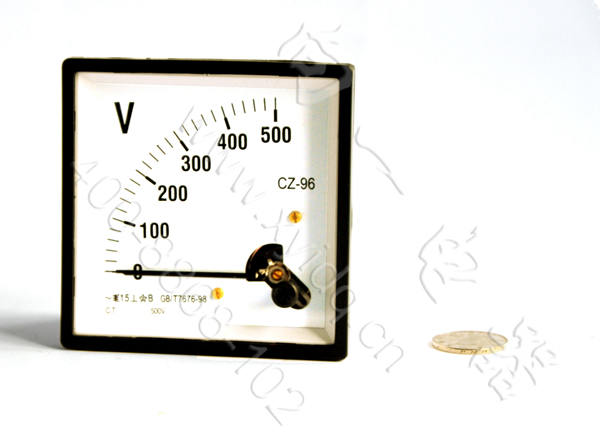

名称：SQ96/CZ96-V 板表/测量伏特指针表直流电压表交流电压表 96*96

型号：CZ96-V、SQ96-V

外型尺寸：96x96mm 开孔尺寸91x91mm

CZ96系列方型仪表为电磁式，仪表由测量机构、指示装置构成，外壳采用阻燃型ABS工程塑料，安全的测量端子、高效的接线方式，采用印刷刻度盘和透明玻璃盖，整体美观大方，视眼开阔。适用于交流/直流电路指示交流电路电压的变化情况。主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。

一、主要性能指标

国家标准	GB/T 7676-98
安装位置	仪表适用垂直安装，允许倾斜±5°；除非另有规定
指针偏转角度	90°
存储温度	-40℃-+70℃
阻尼时间	小于4s
工作环境	温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体
绝缘强度	能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验
绝缘电阻	大于20MΩ/DC500V

二、测量规格

产品名称	型号	单位	测量范围	接入说明	精度
交流电压表	CZ96-V AC	V	10V-600V	直接接通	1.5
交流电压表	CZ96-V AC	kV	1kV-35kV	经电压互感器PT接入（二次电压为100V）
直流电压表	CZ96-V DC	V	10V-600V	直接接通
直流电压表	CZ96-V DC	kV	1kV-35kV	经定额电阻接入

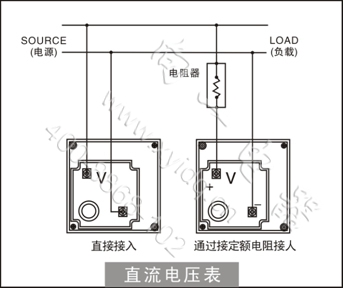

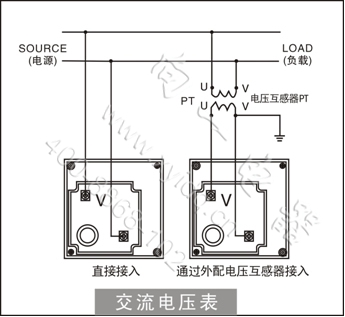

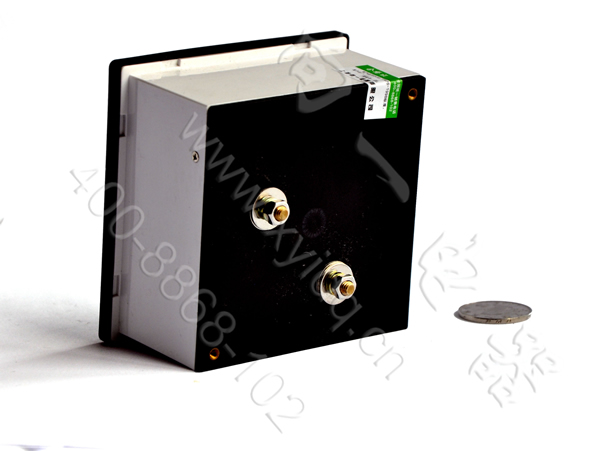

三、仪表接线

四、仪表尺寸

五、使用前注意事项

1. 工作环境温度为-20～+40℃；

2. 通电使用前请检查各端子接线正确、牢固；

3. 无标准仪器及非专业人员切勿进行调校；

4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；

5．当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），

当输入标称电流超过DC 10A时，需另配直流电流分流器（二次电压75mV）。
