   名称：DB-A型多功能综合保护装置型号 DB-A
外型尺寸：151×106×80mm 开孔尺寸：140×95mm
中小型船舶主配电板大多采用框架式空气断路器，作为发电机的保护开关,存在价格高, 体积大,重量重,调整不方便等不足之处。DB-A型多功能保护装置配合具有高分段能力的塑壳式空气断路器就组成价格低廉，体积小，重量轻，性能优越，保护特性完善的发电机保护装置，是船舶设计、制造和使用部门合理的选择。DB-A型船用多功能保护器，是一款智能型的多功能保护器，适用于各种类型、各种功率的发电机组，仅需输入发电机的功率值（KW）和电流互感器的变比，保护器即可按键设置所需的“预报警”、“长延时”、“短延时”的保护值，保护器的动作时间用户也可以根据需要更改。保护器采用数码管显示电压、电流与时间。
一、主要技术性能
1.在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的±5%范围内装置能正常工作。
2.工作电源：电压：AC100V 50HZ A、C三相功耗2VA（AC380V订货时注明）。;额定输入电流：5A A、B、C三相功耗3X1VA
3.过载预报警保护功能：过载5-10%时（可调），经延时15秒保护装置动作，装置本身的报警指示灯亮，并可输出触点信号，供外接声光报警用。
4.过载长延时保护功能：当发电机电流达125-135%额定电流时，延时15-30秒，保护装置动作，输出触点信号，使断路器分断。
5.过载短延时保护功能：当发电机电流达200-250%额定电流时，保护装置在0.2-0.6秒内动作，输出触点信号，使断路器分断。
6.欠压保护功能：当发电机端电压降低至额定电压的70%以下时，经延时2-3秒保护装置动作，输出触点信号，使断路器分断。
7.多功能保护装置输出触点负载能力：AC380V 10A（电阻负载） DC28V 10A（电阻负载）
8.环境条件：
环境温度：0-55℃，相对湿度为95%
有船舶运行中产生的冲击，震动，油雾，盐雾。

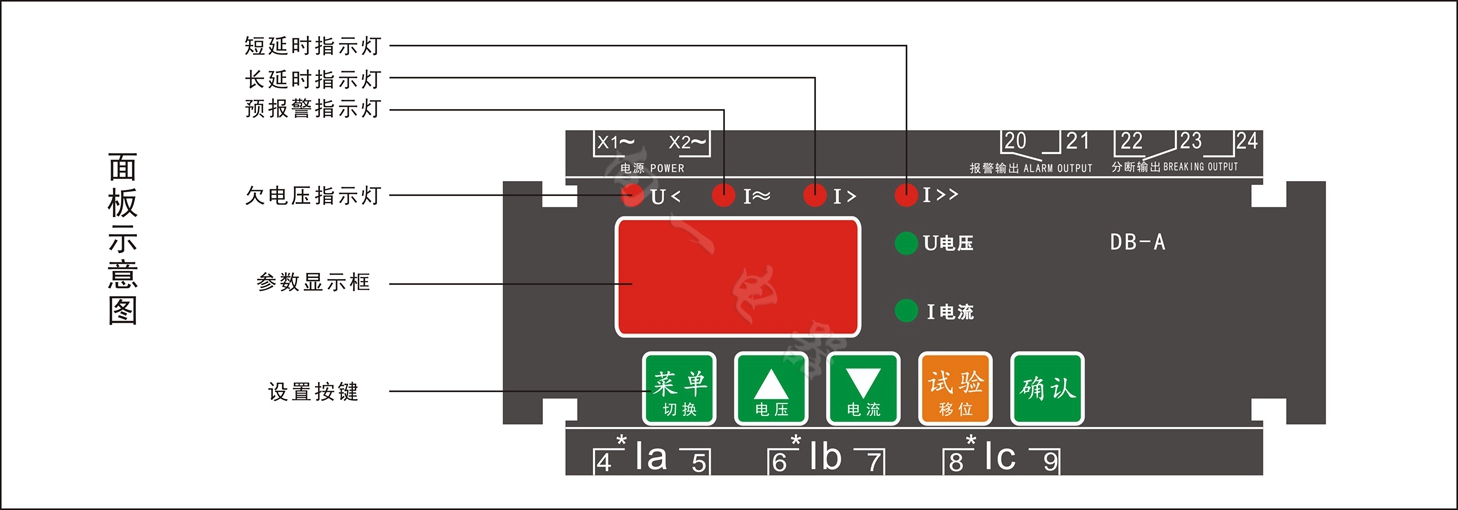

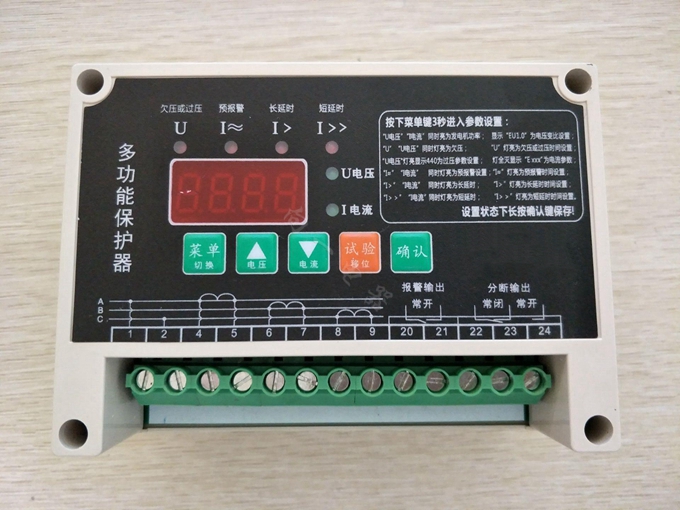

二、面板说明
 说明：
I电流显示：显示框中显示三相负载中最大一相的电路，接入任意一相均可工作。
U电压显示：显示发电机组的相电压。
U＜欠电压指示灯：相电压低于设定值时报警显示。
I≈长延时指示灯：负载电流超过设定值（额定电流的135%）闪烁报警显示。
I＞预报警指示灯：负载电流超过设定值（额定电流的105%）闪烁报警显示。
I＞＞短延时指示灯： 负载电流超过设定值（额定电流的200%）闪烁报警显示。
三、使用方法
1、 接外接线图连接无误，接通电源，显示窗口显示。
2、按下“菜单”键3秒左右“I电流”指示灯、“U电压”指示灯同时亮，显示框中字闪烁即进入设置状态，“U电压”、“I电流”同时亮数码管显示的数值为发电机功率。
3、重复按动“菜单”键可以在“功率输入”、“欠电压”、“预报警”、“长延时”、“短延时”状态中切换，“U电压”或“I电流”指示灯亮表示当前在设置电压或电流值，“U电压”或“I电流”指示灯不亮表示当前在设置时间值。
4、在设置状态下，按动上、下“箭头”键数值在0-9改变。按动“移位”键数据位可在千位一个位循环移动。
5、数据修改完成后按下“确认”键3秒左右保护器退出设置状态并保存修改的数据，不按“确认”键20秒后退出设置状态，不保存修改的数据，恢复原来的数据。
6、当接通电压时，“U电压”灯亮，显示窗口中显示读取电压值，此时按“试验”键，“I≈”预报警指示灯闪烁，报警继电器动作，间隔设定时间后长延时闪烁，报警继电器、分断继电器均断开，试验完成后自动复位。报警继电器只有一组常开点，分断继电器是一组常开，一组常闭。

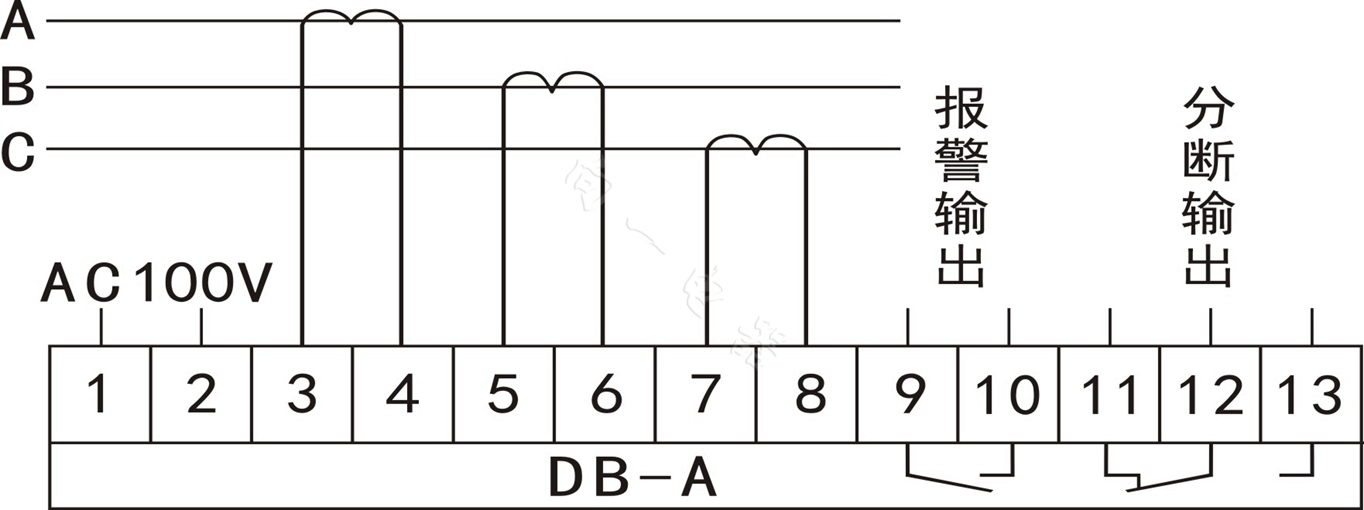

四、接线方式

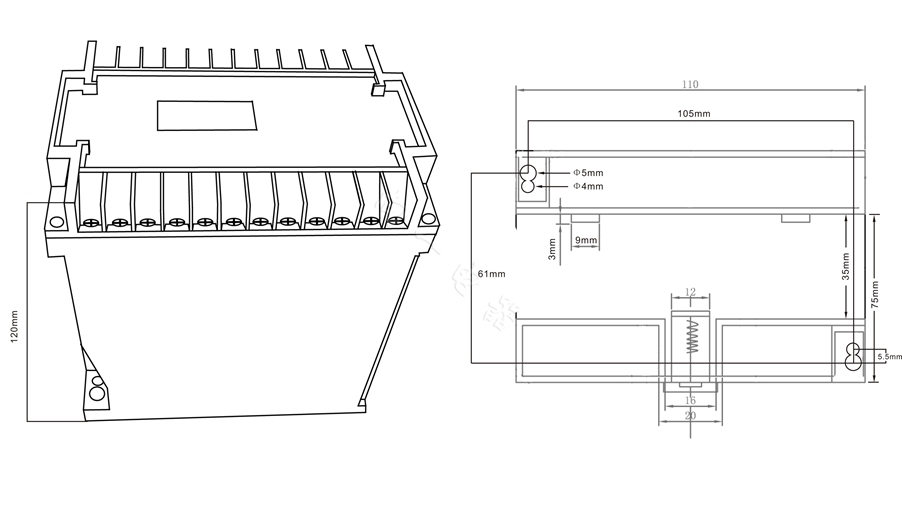

 四、产品尺寸图

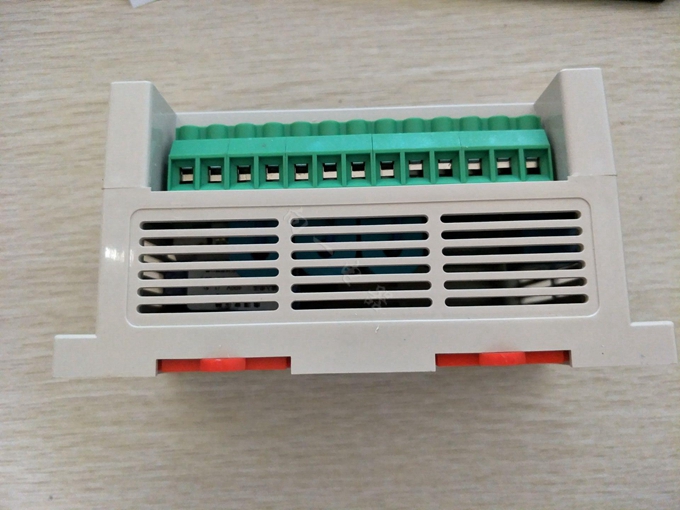

保护器有2种安装方式可选1、35mm导轨安装 2、螺栓固定。
外形尺寸：110*75*120
 |
