名称：NGJ-11型逆功率继电器
型号 NGJ-11

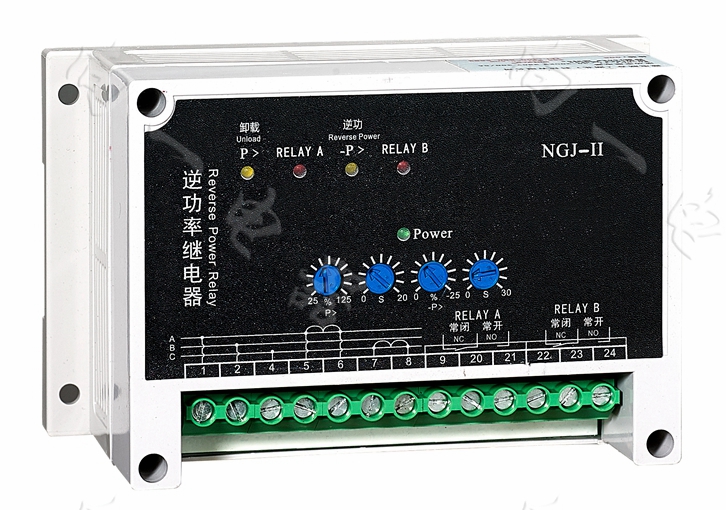

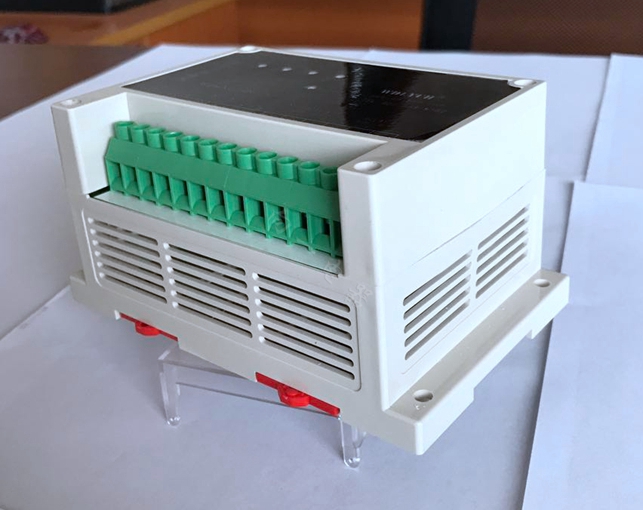

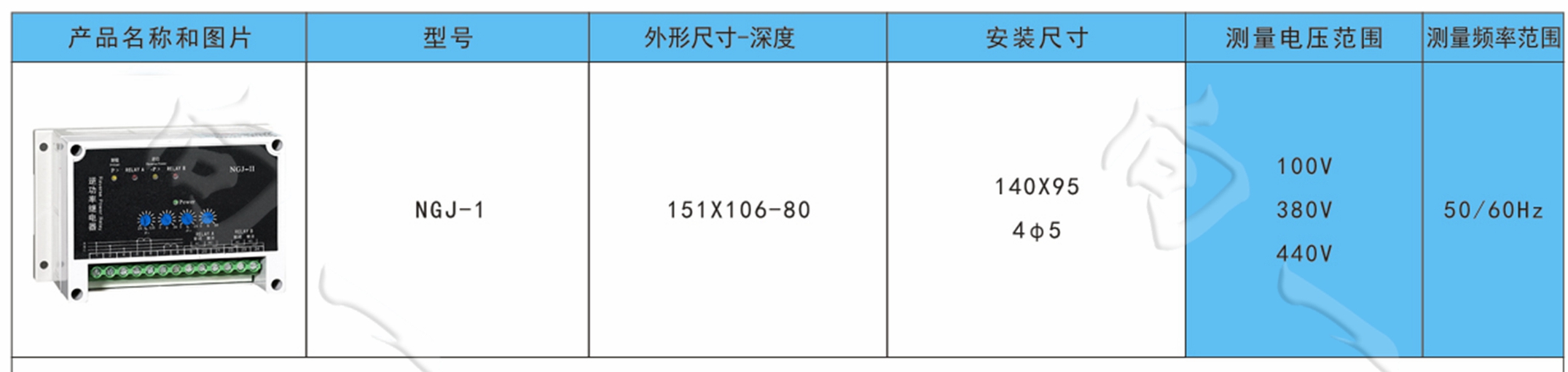

外型尺寸：151×106×80mm    开孔尺寸：140×95mm

一、概述

NGJ-1/S型逆功率继电器（带卸载）为功能扩展型继电器，它不仅是具有逆功率保护功能，还具有过载预报警和自动卸去次要负载功能，故此继电器功能更实用，调节方便，重量轻，体积小，质量稳定可靠。

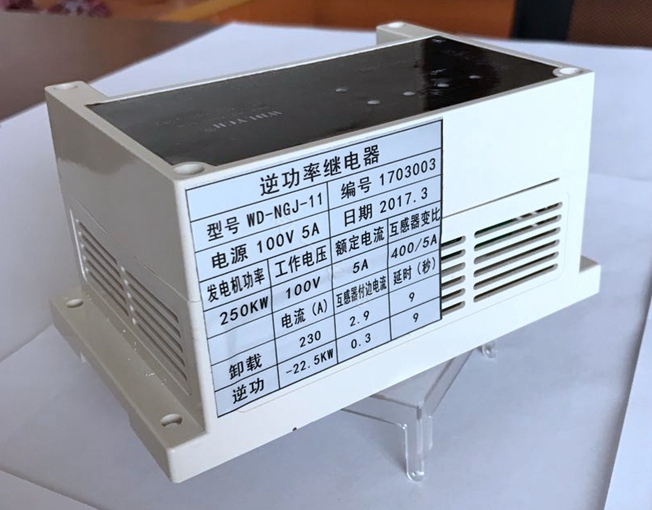

二、技术性能


2.1在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的±5范围内，装置正常工作。
2.2逆功率继电器电源为：电压：100V(或400V)供订购选用，50/60HZ.A.二相、功耗＜2VA 额定输入电流为：5A.A.C二相、功耗＜1VA
2.3当并联运行机组的逆功率值达额定的3-15%（连续可调）延时3-10秒（连续可调）逆功率电器动作（-付无源常开变成闭合）
2.4当发电机电流达额定的90%-100%(可调）时，瞬时输出一个报警信号（-付无源常开触点），经延时10-30秒（可调）后，输出一个卸载信号（付无源常开触点）
2.5输出触点负载能力：报警输出触点 b.逆功输出触点，卸载输出触点
AC380V时为3A，DC28V时为10A(阻性负载) AC250VJF0 12A.DC24V时为1A(阻性负载)
2.6本装置具有逆功率和卸载自检功能
2.7环境条件：环境温度为0~+55°C，相对湿度为95% 有船舶运行中产生的冲击、振动、油雾、烟雾。
2.8外形尺寸及安装尺寸：外形尺寸：长*宽*高 151*106*80mm 安装尺寸：长*宽 140*95mm
三、使用方法
3.1接外接线图连接无误，特别要注意接到本装置的电压和电流一定要是A、C相，电流互感器接入的同极性端正确。
3.2接通电源，‘电源’指示灯亮，将钮子开关打到‘试验’位置，逆功率和卸载的‘越限’指示灯亮，并输出一个报警信号，经数秒延时后‘动作’指示灯亮，但逆功率和卸载输出继电器不会动作，说明装置内部逻辑功能正常，其延时时间分别为逆功率和卸载的延时，其值可分别通过‘逆功率延时时间’调节电位器（在左下方）和‘卸载延时时间’调节电位器（在右下方）进行调整.顺时针为增大方向，然后，将钮子开关打到‘运行’位置。

四、注意

注意：二次试验的时间间隔大于30秒。否则，第二次试验的‘延时时间’会偏短。
4.1机组并联运行时，电压保持稳定，让某台机组逆功，达一定值时逆功率‘越限’指示灯亮，经延时后‘动作’指示灯亮，继电器动作将开关跳闸，逆功机组介列，动作功率可以通过‘动作功率调节电位器’在（左上方）进行调节，顺时针为增大方向。如在单机运行正功率时，逆功继电器就动作，则应把接线端子1、2的接线对调。
4.2卸载动作值和时间的整定：约‘动作电流’调整电位器（在右上方）顺时针调到最大，将发电机负载电流增加到需要卸载的数值，然后逆时针慢慢调节该电位器，直到‘越限’指示灯亮，并以此时开始计时，直到‘动作’指示灯亮并卸去次要负载，该时间即为卸载装置动作的延时时间。用户可在订货时提出整定值要求，出厂时预整定好。

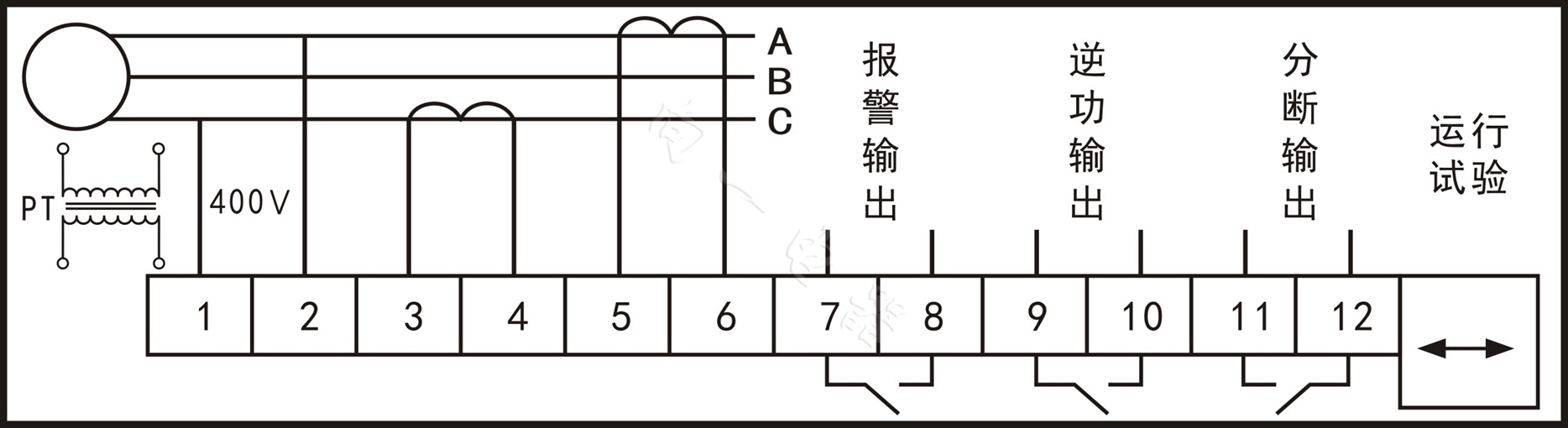

五、产品接线图

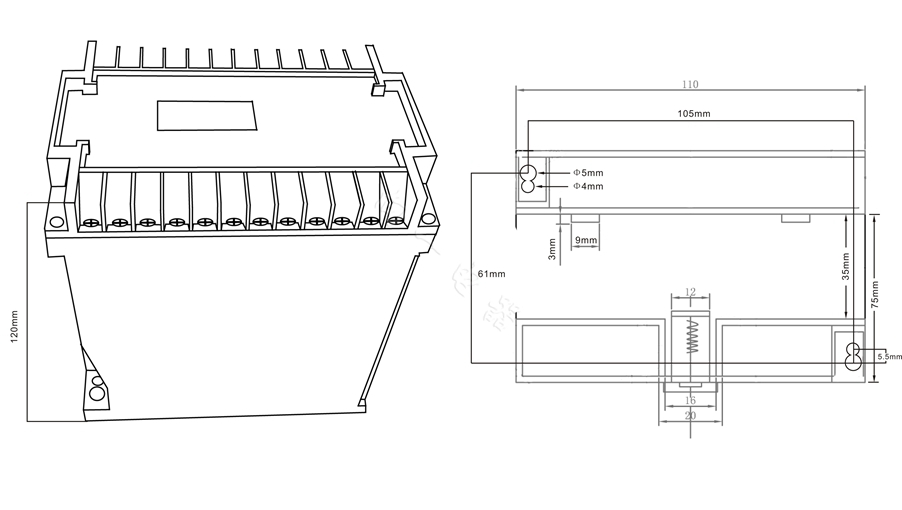

六、产品尺寸图
