名称：共补式电容器复合投切开关
型号：XYFK1-△-400V-60A
外型尺寸：160×96×90mm
 一、主要性能指标
XYFK1系列复合开关是新一代智能型电子式电容器投切开关（以下简称复合开关），分共补型和分补型两种。共补型用于投切三相电容器，采用△接法；分补型用于投切单相电容器，采用Y接法。
新一代复合开关的最大优点是利用单片机技术，是软件和硬件的结合，工作时根据三相电的相序特性，在数个交流周期内按各相的相位，利用单片机分别对电容器进行投切的控制，使复合开关在接通和断开的瞬间具有可控硅过零投切，而在正常接通期间又具有接触器开关无功耗的优点。
复合开关具有无冲击、低功耗、长寿命、低故障等显著优点，可替代交流接触器和容性无触点开关，广泛应用于低压无功补偿领域。
二、使用条件
1、海拔高度不超于2500米。
2、环境温度-25℃~+50℃。
3、空气湿度在40℃时不超过50%,20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
三、技术指标
额定工作电压 380V,220V/AC±15% 控制电压 ：DC 8-18V
工作电源 220V ±10% 电压畸变率≤5%
使用寿命 10万次 额定频率 50Hz±0.5
控制容量 (三相≤30KVar:△型接法)(单相 ≤10KVar: Y形接法)
接触压降 ≤100mV 电路功耗 ≤1.5VA
响应时间 ≤1000ms 接点耐压 ≥1600V
外形尺寸 160mm×96mm×90mm 导通阻抗 ≤0.003Ω
每次接通与关断间隔 ≥1秒
连续两次接通间隔 ≥30秒{注：当开关 断开后再导通须延时30秒(内定)}
绝缘等级 ：在正常大气条件下，≥10M
四、功能特点
1、电压过零投入，电流过零切除，无涌流，不产生过电压。
2、功耗低，不产生谐波。
3、输入信号控制用光电开关隔离，高EMC保护措施，抗干扰能力强。
4、开关运行状态具有电源、分闸合闸、延时、相序、缺相指示功能。
5、可直接与本公司动态无功补偿控制器配套使用。

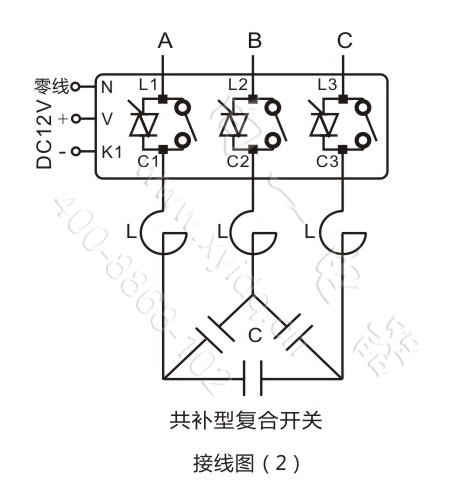

五、接线图
 六、使用前注意事项
1、在运输过程中有可能由于剧烈的碰撞导致磁保持继电器处在闭合状态，
如直接使用可能会导致复合开关的永久性损坏，用户应在没有使用之前
将电容器组断开后通断一次电源（通电10秒即可），使复合开关在带电
容器组之前处在分断状态。
2、复合开关的输入与输出不得接反，否则有可能导致永久性的损坏。
3、有条件者应在电容器到复合开关之间串接电抗器。
4、使用中复合开关执行切除动作后若马上又需要投入时工作指示灯频闪，
表示复合开关正处在延时状态，延时时间约为30秒。30秒后若投入信号
继续有效复合开关将执行投入动作，投入动作完成后，工作指示灯长亮。 |
