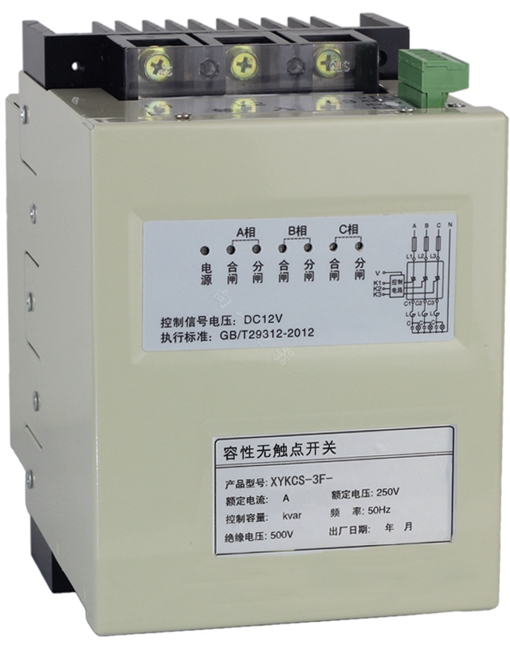

XYKCS-3F分补式容性无触点开关

三、技术指标

四、功能特点
1、投切无涌流。
2、投切速度快。
3、具有过温度保护。
4、具有状态指示。
5、输入信号与开关光电隔离，高EMC保护措施，抗干扰能力强。
6、可直接与本公司动态无功补偿控制器配套使用。

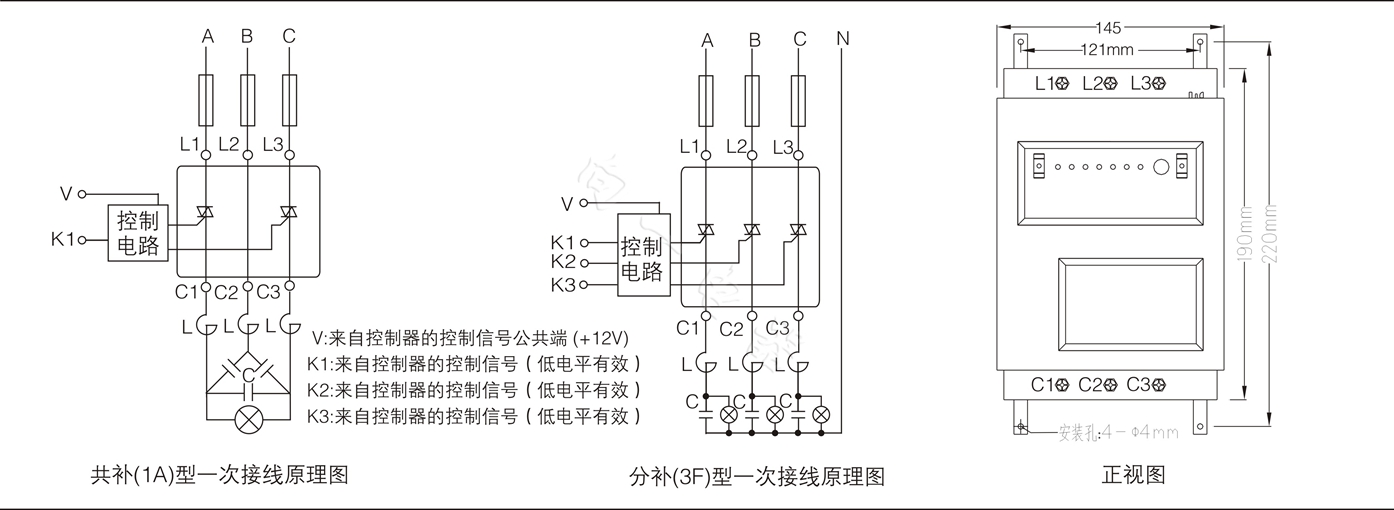

五、接线图
 六、使用前注意事项

1. 本开关为风机散热型,必须保证冷却风机进、出口空气流动畅通,注意与附近元件距离。
2. 本开关输入端必须串联断路器条件下使用。
3. 请用带有绝缘保护的电缆接线鼻连接。
4. 当开关从电网断开后,负载电容器中仍然有残余电压,在安装和维护工作前,请检查电容器是否带电,确保人身安全。务必专业人员操作!
5. 当串有电抗器工作时,要充分考虑电网的复杂性,特别是针对固定次数的谐波信号进行消谐时,有可能会放大其它次数的谐波信号,建议使用带有谐波保护功能的无功补偿控制器,否则会由于电荷传导的影响而损坏本开关。
6. 如用户需要连接判断开关导通与否的指示灯,应直接连接在电容器组的两端。每只可控硅两端都并联了一只510K的电阻,当用户使用微功耗指示灯指示开关的导通与否时,在未接电容器组的情况下应考虑此电阻的影响(在开关断开的情况下有可能使指示灯微亮),这属正常现象。
7. 用户在调试开关导通和截止时必须在连接电力电容器的情况下通过测量开关输出是否有额定电压来间接判断。由于本产品是电子开关它不能使用万用表的短路测量档位直接测量开关的导通与否，这样的检测结果是不能作为开关是否正常工作的依据。
